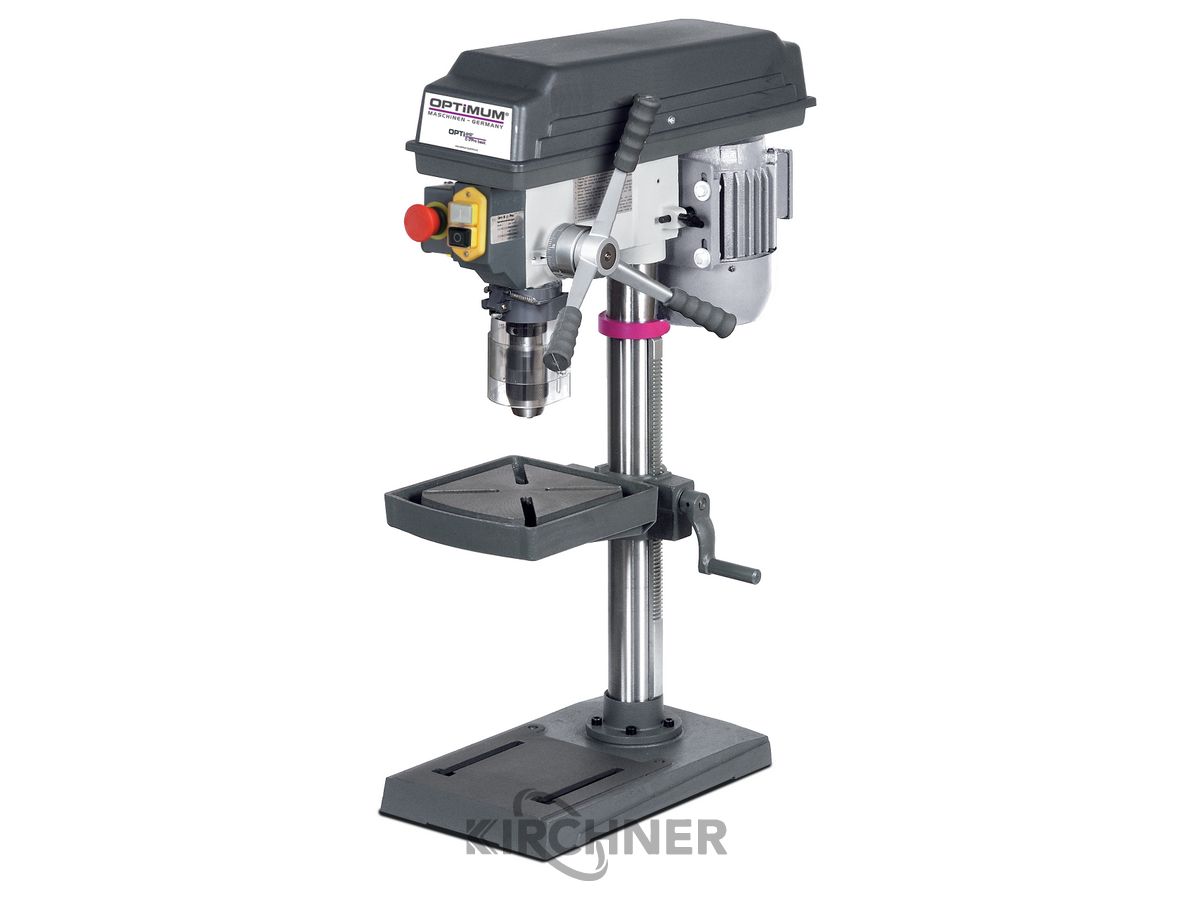

Beschreibung
BESCHREIBUNG
Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
Bohrspindel mit Präzisionskugellagern
Hochwertiges Schnellspannbohrfutter
Bohrtiefenanschlag
Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden
T–Nuten und umlaufender Kühlwasserrinne
Keilriemenabdeckung mit Sicherheitsschalter
Aus einem Stück gegossener Aluminium– Druckguss–Pinolenhebel
mit Softgrip–Griffen
Separater Not–Halt–Schlagschalter
TECHNISCHE DATEN
Abmessungen und Gewichte
Länge (Produkt) ca. 565 mm
Höhe (Produkt) ca. 840 mm
Breite/Tiefe (Produkt) ca. 275 mm
Gewicht (Netto) ca. 41,5 kg
Bohrleistung
Bohrleistung Stahl (S235JR) 15.5 mm
Dauerbohrleistung Stahl (S235JR) 12 mm
Bohrtisch
Bohrtisch Arbeitsfläche Länge 235 mm
Bohrtisch T-Nuten Größe 12 mm
Bohrtisch Arbeitsfläche Breite 220 mm
Abstand Spindel – Bohrtisch max. 325 mm
Bohrtisch Art der T-Nuten diagonal
Drehzahlbereich
Drehzahlbereich 680 2700 min¯¹
Anzahl der Drehzahlbereiche 5
Elektrische Daten
Anschlussspannung 230 V
Stromart AC
Phase(n) 1 Ph
Netzfrequenz 50 Hz
Maschinenfuß
Abstand Spindel – Maschinenfuß max. 530 mm
Maschinenfuß Arbeitsfläche Breite 230 mm
Maschinenfuß Arbeitsfläche Länge 220 mm
Spindel
Pinolenhub 65 mm
Ausladung 152 mm
Spindelaufnahme MK 2
Motor(en)
Antriebsleistung Spindelmotor 0.49 kW
LIEFERUMFANG
Schnellspannbohrfutter 1 – 15,5 mm
Morsekonus MK 2 (B 16)
T–Nutensteine
