Beschreibung
– Neu –
Beschreibung:
– Bedienungsfreundlicher Sicherheitsschalter
nach IP 54
– Separater Not-Halt-Schlagschalter
– Sicherheitselektrik in 24 V Gleichspannung
– Garantierte Rundlaufgenauigkeit kleiner
als 0,03 mm in der Bohrspindel gemessen
– Bohrspindel mit Präzisionskugellagern
– OPTIMUM Schnellspannbohrfutter
im Standardlieferumfang
– Präzise gearbeiteter, stabiler Bohrtisch
mit 2 diagonal verlaufenden T-Nuten und
umlaufender Kühlwasserrinne
– Bohrtiefenanschlag

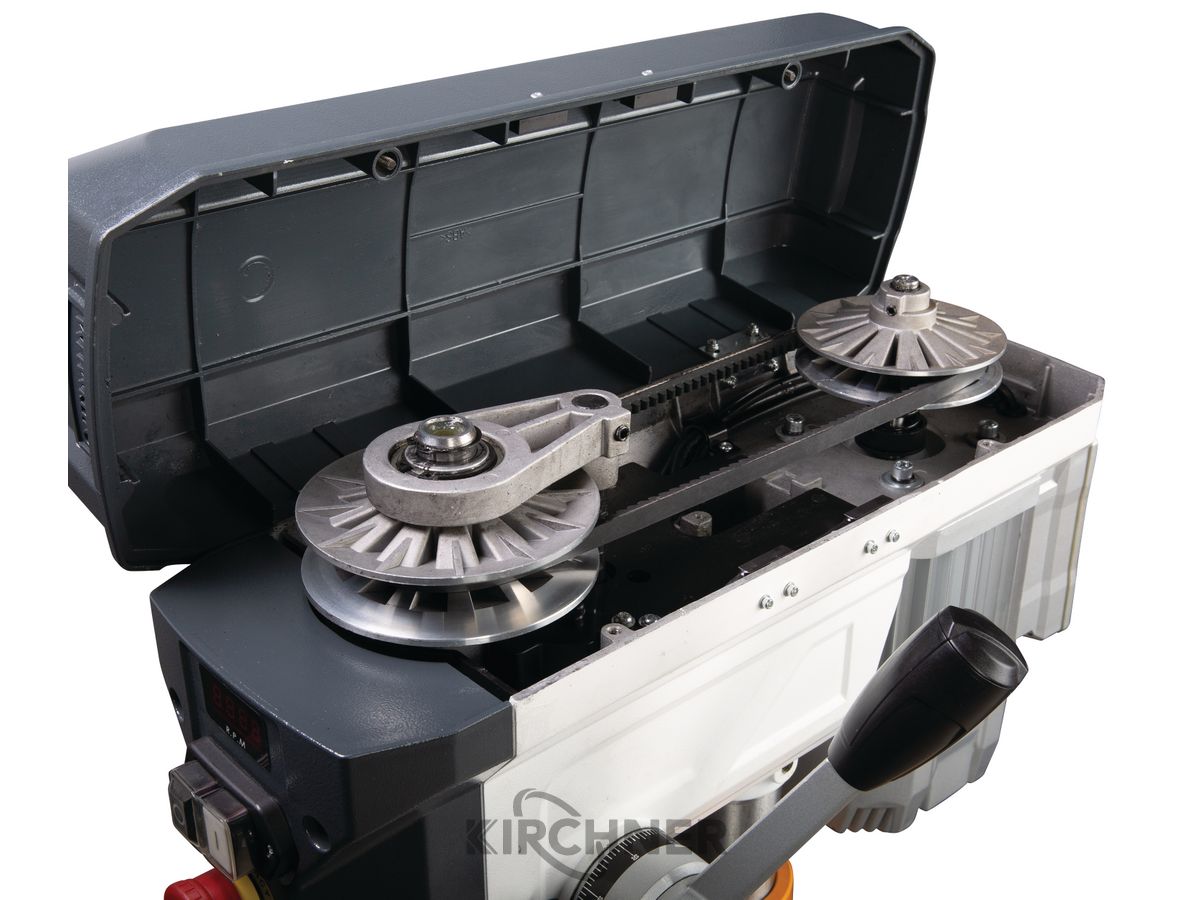

– Keilriemenabdeckung mit Sicherheitsschalter
– Groß dimensionierte, höhenverstellbare
Schutzscheibe mit Sicherheitsschalter
Technische Daten:
Abmessungen und Gewichte
Säulendurchmesser 65 mm
Länge ca. 581 mm
Breite/Tiefe ca. 397 mm
Höhe ca. 957 mm
Gewicht ca. 40,7 kg
Bohrleistung
Bohrleistung Stahl (S235JR) 16 mm
Dauerbohrleistung Stahl (S235JR) 14 mm
Bohrtisch
Arbeitsfläche Länge 243 mm
Arbeitsfläche Breite 243 mm
Art der T-Nuten diagonal
T-Nuten Größe 14 mm
T-Nuten Anzahl 2
Drehung 360 °
Neigung ± 45 °
Traglast 15 kg
Abstand Spindel – Bohrtisch max. 423 mm
Drehzahlbereich
Drehzahlbereich 450 2500 min¯¹
Steuerung der Drehzahlregelung elektronisch regelbar
Elektrische Daten
Anschlussspannung 230 V
Netzfrequenz 50 Hz
Maschinenfuß
Abstand Spindel – Maschinenfuß max. 599 mm
Arbeitsfläche Länge 181 mm
Arbeitsfläche Breite 187 mm
Spindel
Pinolenhub 80 mm
Spindelaufnahme MK 2
Ausladung 152 mm
Lieferumfang:
– Schnellspannbohrfutter 1 – 16 mm
– Morsekonus MK 2/B16
– T-Nutensteine
Art.-Nr. 3191080
