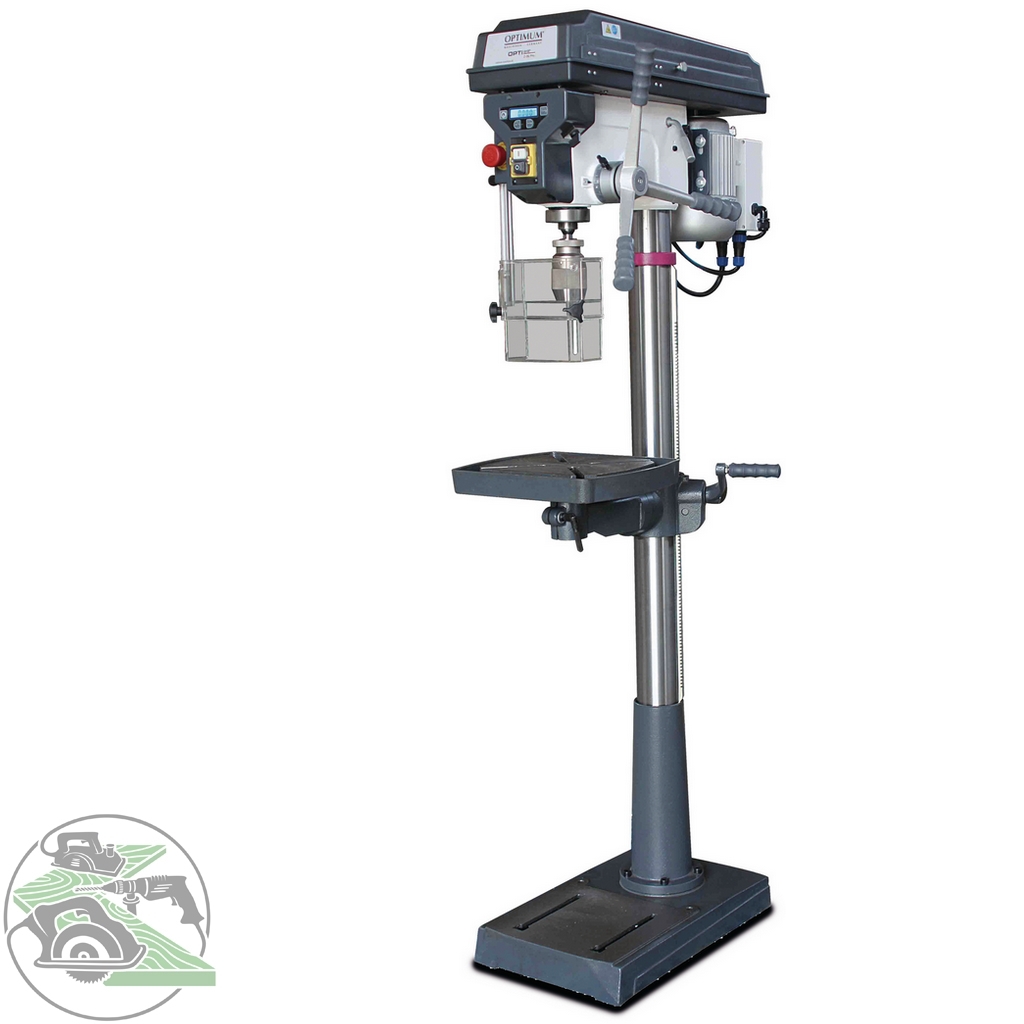

Beschreibung
400V/3 Ph
Nr. 3003030SET
BESCHREIBUNG
Industriemotor
Bedienungsfreundlicher Sicherheitsschalter nach IP 54
Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
Separater Not-Halt-Schlagschalter
Präzisions-Spindelbohrung
Sicherheitselektrik in 24 V Gleichspannung
Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der
Bohrpinole gemessen
Bohrspindel mit Präzisionskugellagern
Hochwertiges Schnellspannbohrfutter
Bohrtiefenanschlag
Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden
T-Nuten und umlaufender Kühlwasserrinne
Keilriemenabdeckung mit Sicherheitsschalter
Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit
Softgrip-Griffen
Groß dimensionierte, höhenverstellbare Schutzscheibe mit
Sicherheitsschalter
Schwere Ausführung der gesamten Maschine
TECHNISCHE DATEN
Abmessungen und Gewichte
Länge (Produkt) ca. 670 mm
Höhe (Produkt) ca. 1640 mm
Säulendurchmesser 80 mm
Gewicht (Netto) ca. 85 kg
Breite/Tiefe (Produkt) ca. 355 mm
Bohrleistung
Bohrleistung Stahl (S235JR) 25 mm
Dauerbohrleistung Stahl (S235JR) 20 mm
Bohrtisch
Bohrtisch Arbeitsfläche Länge 330 mm
Bohrtischdrehung 360°
Bohrtisch Arbeitsfläche Breite 290 mm
Bohrtischneigung 45°
Bohrtisch T-Nuten Größe 14 mm
Abstand Spindel – Bohrtisch max. 720 mm
Drehzahlbereich
Drehzahlbereich 200 – 2440 min¯¹
Anzahl der Drehzahlbereiche 12
Elektrische Daten
Leistung Antriebsmotor 0,75 kW
Stromart ~
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Phase(n) 3 Ph
Maschinenfuß
Abstand Spindel – Maschinenfuß max. 1230 mm
Maschinenfuß T-Nuten Größe 16 mm
Maschinenfuß Arbeitsfläche Länge 385 mm
Maschinenfuß T-Nuten Anzahl 2
Maschinenfuß Arbeitsfläche Breite 260 mm
Maschinenfuß T-Nuten Abstand 170 mm
Spindel
Pinolenhub 85 mm
Ausladung 210 mm
Spindelaufnahme MK 3
LIEFERUMFANG
Schnellspannbohrfutter 1 – 16 mm
Morsekonus MK 3/B16
T-Nutensteine
Maschinenschraubstock BMP
