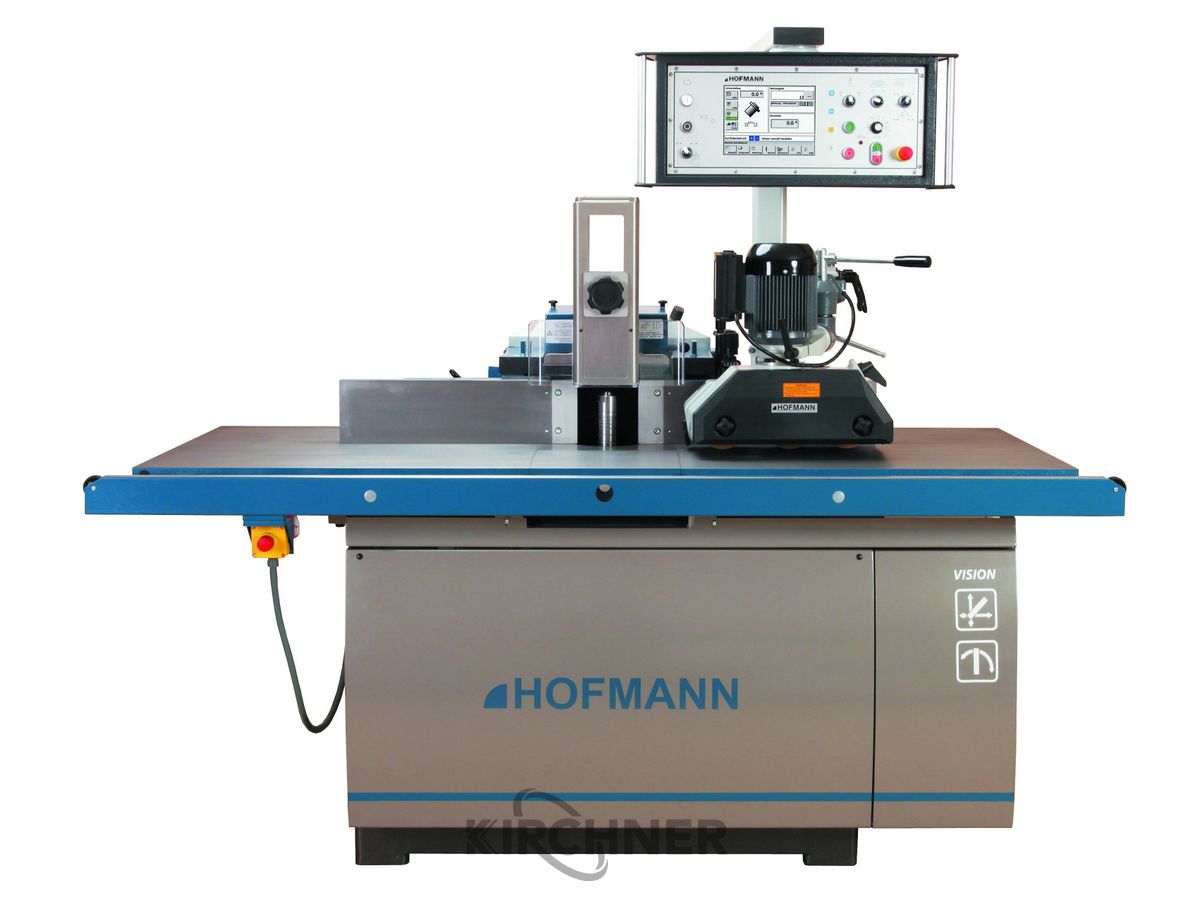

Schwenkspindelfräse

Hofmann Typ UFM 210 VISION
Lieferzeit auf Anfrage

VB exkl. Versand

Artikelnummer: 22000 TB Kategorien: , Schlagwort:

Beschreibung

– NEU –

– Tischgröße 1.625 x 820 mm, stark verrippter Gusstisch, feinst gehobelt,
mit ausziehbarer Auflage, Maschinenhöhe 900 mm
Tischschieber mit automatischer. Tiefenanpassung;
Tischschieberanpassung an jedes beliebige Werkzeug möglich
– auswechselbarer Tischeinsatz, aus Aluminium mit Hard-Coat Beschichtung,
für Werkzeuge bis Ø 160 mm und von Ø 160 bis Ø 250 mm
– Konus der Frässpindel MK 5, Fräsdorn Duo ? 30 x 140 mm

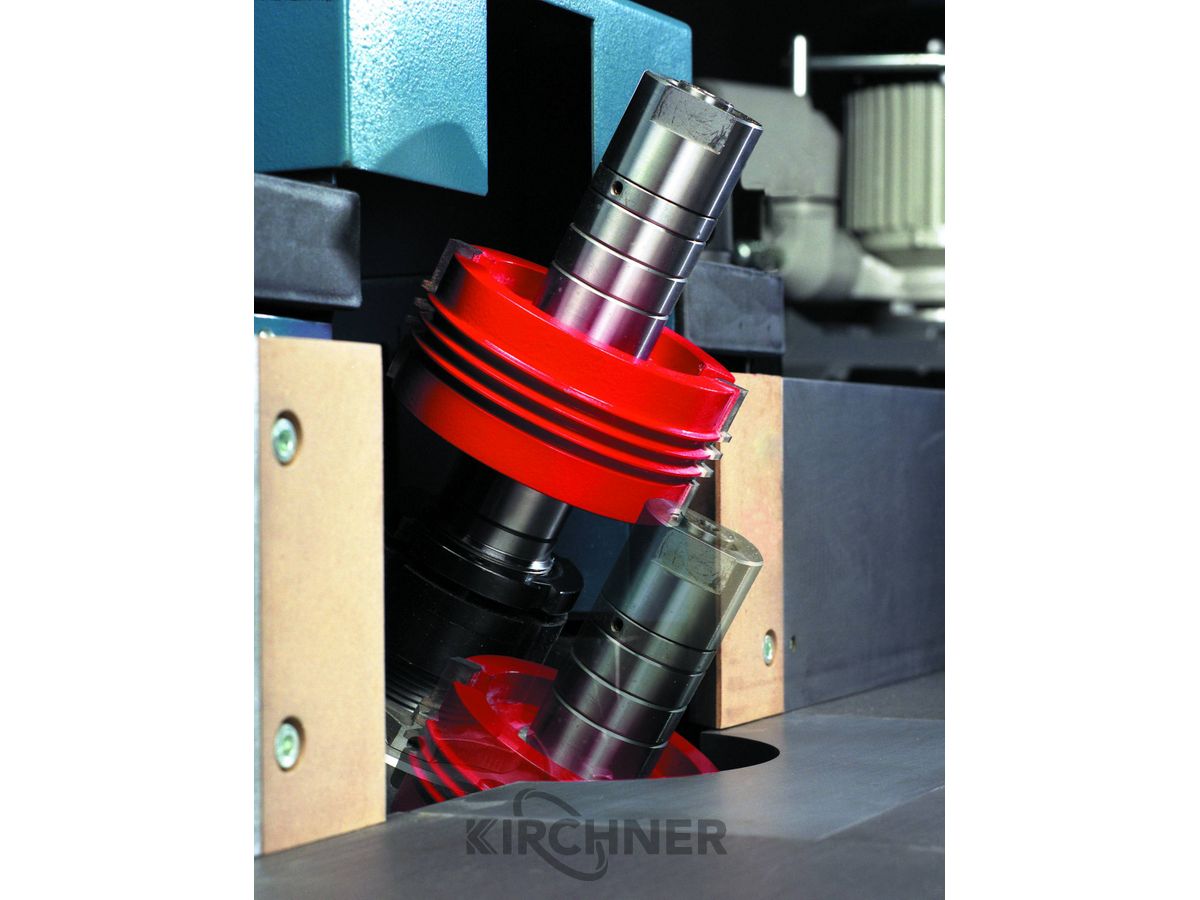

– elektrische Höhenverstellung, vertikal im Ständer, [dadurch keine Korrektur
der Tiefenverstellung bei geschwenkter Spindel] ca. 190 mm im Eil- und
Schleichgang, Anzeige auf 0,1 mm genau

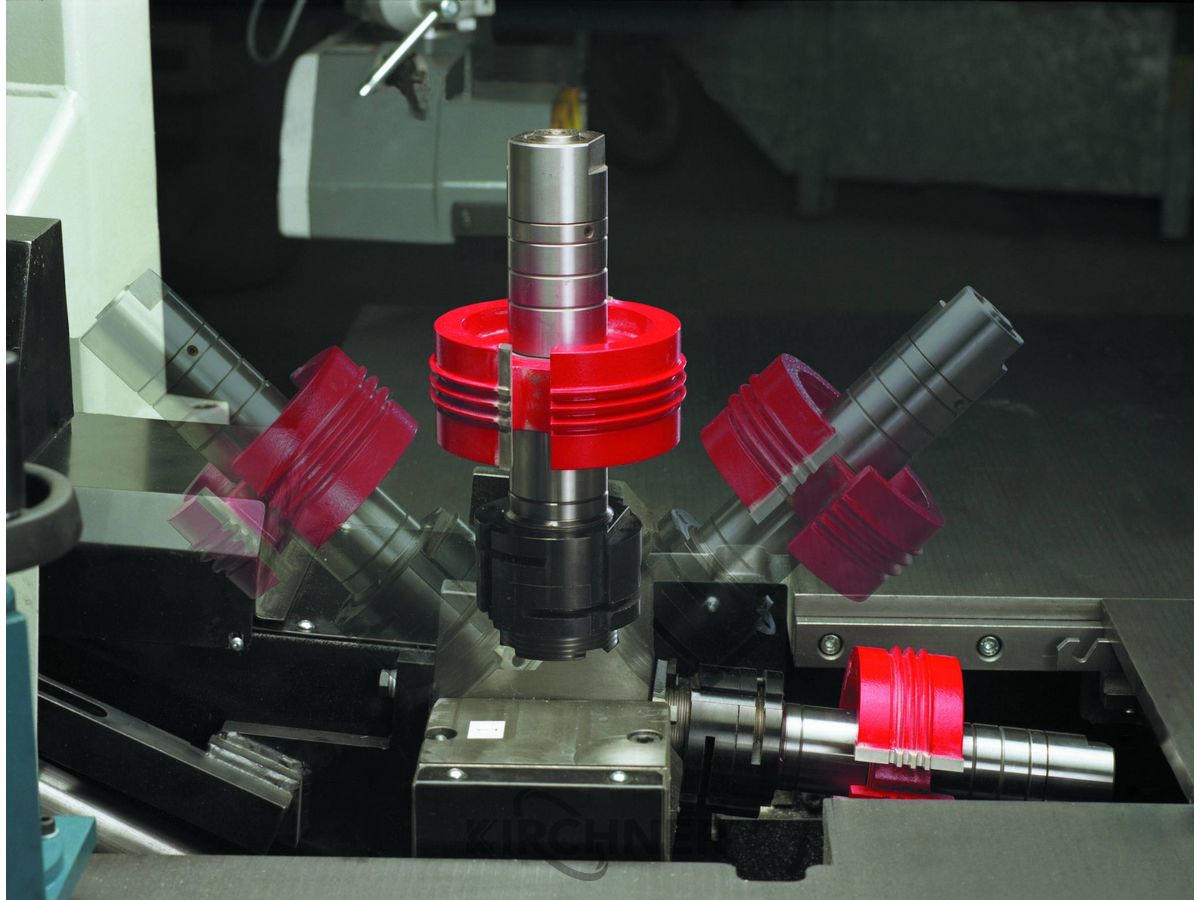

– elektrische Schwenkverstellung von -45,5° bis + 95,5° im Eil- und
Schleichgang, Anzeige auf 0,1°
– elektrische Frästiefenzustellung (Anschlag bleibt fest auf dem
Maschinentisch, die Verstellung erfolgt über die Frässpindel) im Eil- und
Schleichgang, Anzeige auf 0,1 mm genau, so gut wie keine Korrektur
des Vorschubs mehr nötig
– stufenlose Drehzahlregelung von 1.500 bis 12.000 UpM über
Direktantrieb, inkl. FU bis 11 kW
– Drehzahlvorwahl durch Antippen der hinterlegten 10 Drehzahlen
oder variable Eingabe über Tastatur
– Drucktastenschaltung für automatischen Anlauf und Stop der Spindel
– doppelseitige Schwenkaggregatlagerung in kräftiger Zapfenlagerung,
mit automatischer Klemmung des Schwenkwinkels
– doppelseitige Linearlagerung für Frästiefen- und Fräshöhenverstellung
– Fräsanschlag V 17auf Maschinentisch fixiert, Einlaufbackenverstellung
nach digitaler Zähluhr auf 0,1 mm genau, von Bedienseite einstellbar;
Gussanschlagbacken jeweils 500/500 mm
– Betriebsstundenzähler mit Auftragsstundenzähler. Maschinensteckdose
für Vorschubapparat, Bedientaster im Pult
– elektrische Spindelblockierung, Maschine wartungsarm, HOFMANN
Frässchutz „Centrex“
– 3 Absaugstutzen ? 120 mm am Anschlag und unterhalb des Tisches;
Luftgeschwindigkeit 20 m / sek.
– Rechtslauf über Zweihandbedienung mit Warnanzeige
– Elektrische Ausrüstung nach VDE/EN 60204 mit Hauptschalter,
Not-Aus-Taster, Motorschutzschalter und Wicklungsschutz,
Unterspannungsschutz, Kontakt zum Ansteuern der Absaugung,
Bremseinrichtung.
Programmierschutz über Schlüsseltaster, serielle Schnittstelle zum Auslesen
der Daten
– Zubehör: Bedienwerkzeug, Bedienungsanleitung
– Gewicht: ca. 1400 kg
– CNC-Steuerung
– 12,1“ Touch Monitor im modernen Bedienpult
– Klar gegliederte Bedienoberfläche.
– Struktur der Bedienfelder und die Symbole sind in allen Masken gleich.
– Symbole sind textunterstützt
– Permanente Navigationsleiste, daher kein Wechsel zwischen den Masken
– Einfache, selbsterklärende Bedienerführung durch Hinweis- und
Informationszeilen.
– Masken: Manuell, Programm und Werkzeug
– Programm mit unbegrenzten Programmplätzen. Es werden die Achsen
Fräshöhe, Spindelschwenkung und Frästiefe, in der Version Stativ zudem
Höhe Vorschub hinterlegt.
– Kopierfunktion für Programmplatz
– Bildliche Darstellung des Werkstücks
– Werkzeug mit unbegrenzten Werkzeugplätzen. Es werden alle Daten des
verwendeten Werkzeugs hinterlegt.
– Markierfunktion für den Nullpunkt des Werkzeugs, um diesen später
nachvollziehen zu können
– Kopierfunktion für Werkzeugplatz
– Bildliche Darstellung der Werkzeuge.
– eigene Fotos für Werkstück und Werkzeug können mit USB-Stick
eingefügt werden
– Jeweils Listensuchfunktion für Programm und Werkzeugplatz über „Filter“.
– Ordnerverwaltung
– Funktion Taschenrechner
– Bedienungsanleitung und Schaltpläne sind im Bereich „Service“ hinterlegt
– komfortable Referenzfahrt für alle Achsen
– Die Positioniertaste leuchtet, wenn Soll-/ Istwerte nicht übereinstimmen
– Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich
für Fräshöhe und -tiefe
– Datenschutz durch Code
– USB-Schnittstelle für Datensicherung inkl. HOFMANN Stick mit Datenstruktur
– CE-konform BG-Holzstaubgeprüft 031042
– Arbeitsplatzbezogene Emissionswerte dB(A) nach EN ISO 11202
Leerlaufgeräusch 72,9 dB(A)
Arbeitsgeräusch 79,8 dB(A)
Arbeitsplatzbezogener Staubemissionswert: liegt weit unterhalb des
zulässigen Wertes von 2,0 mg/m³ Luft
