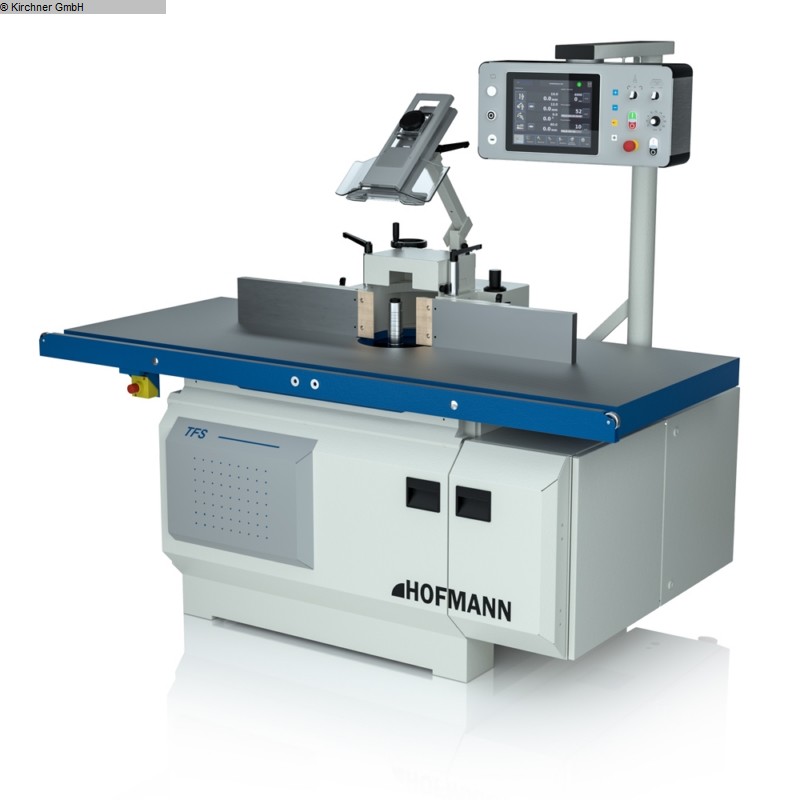

Schwenkfräse

– NEU –

– Massive Gussausführung des Maschinenständers, im Ständer integriertes Zubehörfach
– Tischgröße 1.250 x 815 mm, stark verrippter Gusstisch, feinst gehobelt; Maschinenhöhe ca. 895 mm
– Tisch mit Tischschieber. Einstellung über Gewindeantrieb, inklusive zwei Tischeinsätzen aus Aluminium mit Hart-coat Beschichtung für Werkzeuge bis Ø170mm und bis Ø 250 mm.
– Elektrische Schwenkverstellung der Frässpindel von -47,0° bis +47,0°
– Elektrische Höhenverstellung der Frässpindel ca. 115 mm
– Bedienelemente im Schaltpult nach oben

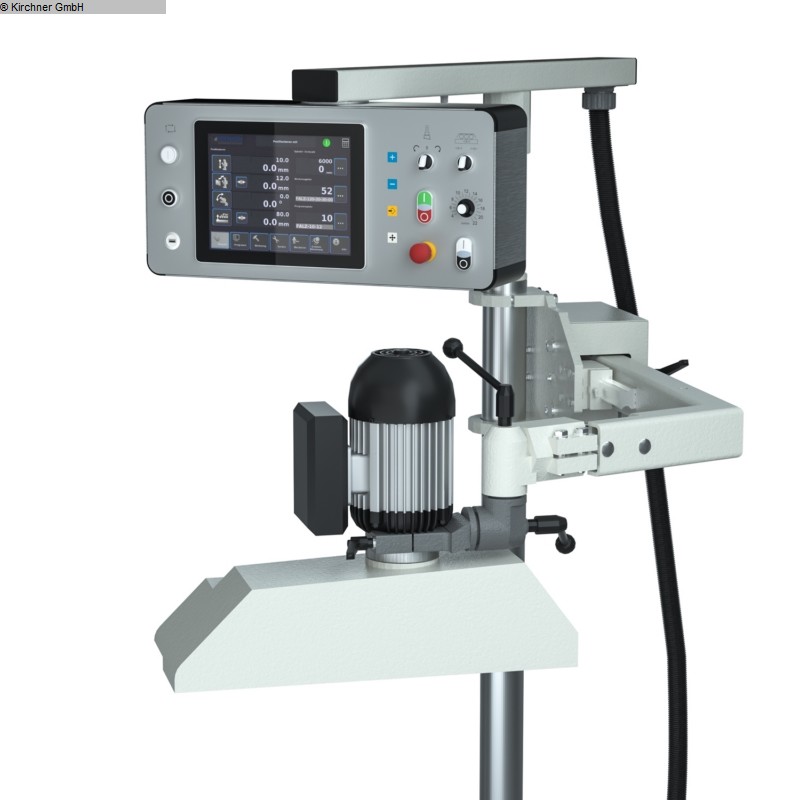

– CNC-Steuerung
Zwei-Achsensteuerung für Fräshöhe und -schwenkung über Touchscreen-Bedienoberfläche
12,1“-Touchscreen, CNC-Steuerung mit Werkzeugverwaltung, mit logischer, klarer Struktur, textunterstützte Symbole, Dialog- und Hinweiszeile für die einfache Bedienung, alle Masken mit gleicher
Struktur und durchgehender Menü-Leiste am unterem Bildschirmrand, für den Wechsel zwischen den Masken ohne Zwischenschritte.
– Werkzeugspannsystem Clamp-Fix HSK-F63
einfach über Schalter pneumatisch zu lösen (schlüssellose Bedienung)
inkl. Fräsdorn HSK-F63 Ø 30 x 140 mm und Werkzeugmontagestation für den komfortablen Werkzeugwechsel außerhalb der Maschine
– Stufenlose Drehzahlregulierung über Direktantrieb von 1.500 bis 10.000 UpM; inkl. 7,5 kW Motorspindel
7,5 kW Motorspindel beinhaltet Betriebsart S1 und S6
(nur dies gewährt ein zuverlässiges Arbeiten ohne Ausfälle bei Überlast)
S1 = Dauerbetrieb mit Leistung von 7,5 kW
S 6 = Dauerbetrieb mit Aussetzbelastung mit Leistung von 10,5 kW
– Werkzeugablage
– Doppelseitige Schwenkaggregatlagerung in 2 Segmentführungen
– Fräsanschlag Typ 2601 Effizient mit Gesamtverstellung über Handrad nach Digitalzähler und Backenfeineinstellung der Einlaufbacke über Zylinderdrehknopf, mit Nonius. Gussanschlagbacken
500/500 mm mit Aufnahme für Sicherheitslineale und Kehlbrett. Werkzeug-Ø 250 mm
– Maschinensteckdose abgesichert mit Stecker für Vorschubapparat mit Ein-/Austaster im Maschinenschaltpult
– Maschine wartungsarm
– HOFMANN Frässchutz „Centrex“, Bogenfrässchutz FRS 95 Tapoa zum Fräsen am Anlaufring mit Absaugstutzen
– 3 Absaugstutzen Ø 120 mm
– Links-/Rechtslauf
– Zubehör: Bedienwerkzeug, Fettpresse, Bedienungsanleitung

Technische Daten:
Tischhöhe 895 mm
Tischgröße 1.250 x 815 mm
max. Werkzeug-Ø bis 250 mm
Höhenverstellung ca. 115 mm
Schwenkbereich -47° bis +47° mm
Drehzahlen 1.500 -10.000 U/min.
Motorstärke 7,5 kW
Fräsdornaufnahme HSK-F63
Absaugstutzen (2 Stück) 120 mm Ø
Gewicht ca. 1.000 kg

Art.-Nr. 56050
