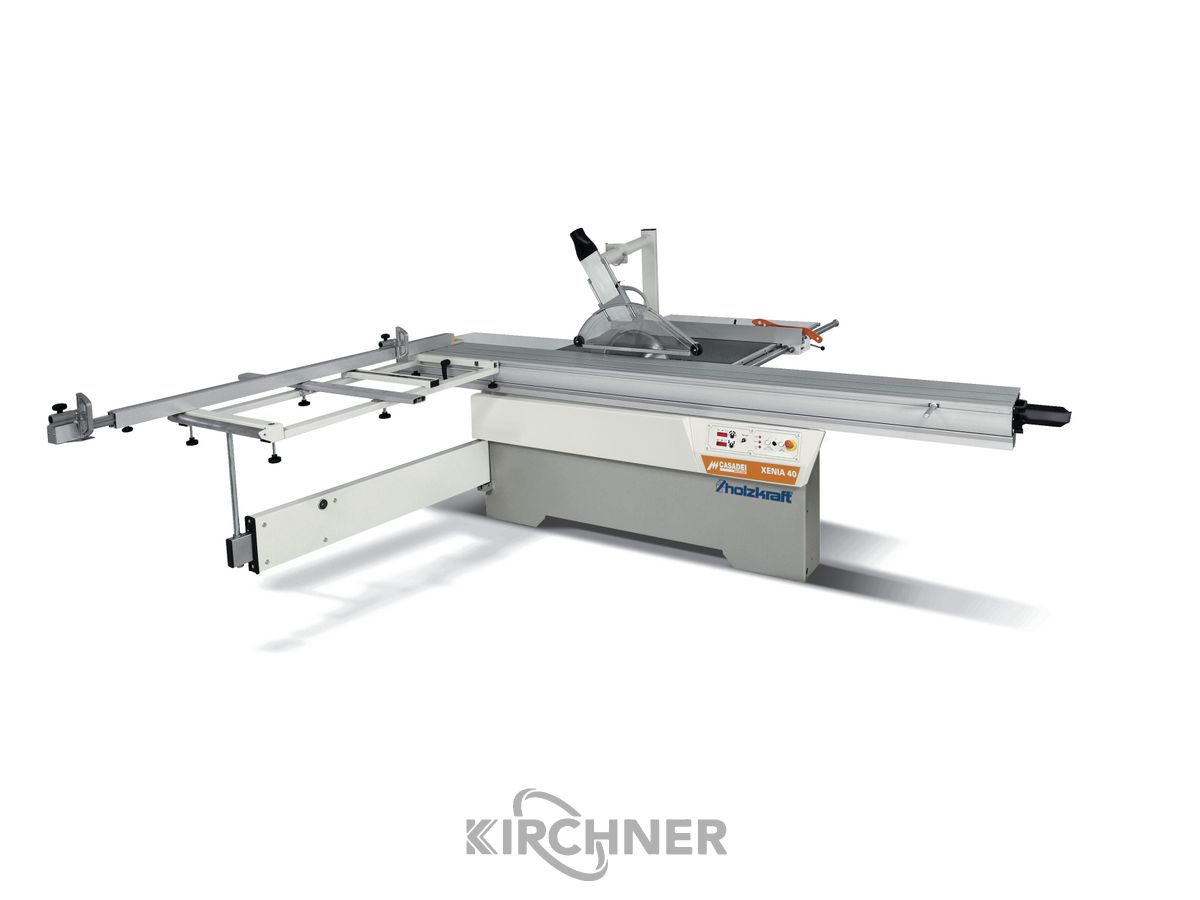

Formatkreissäge

Holzkraft Casadei XENIA 40 M
Lieferzeit auf Anfrage

11.899,00 exkl. Versand

Artikelnummer: 46408 Kategorien: , Schlagwort:

Beschreibung

Beschreibung

Motorische Ausführung

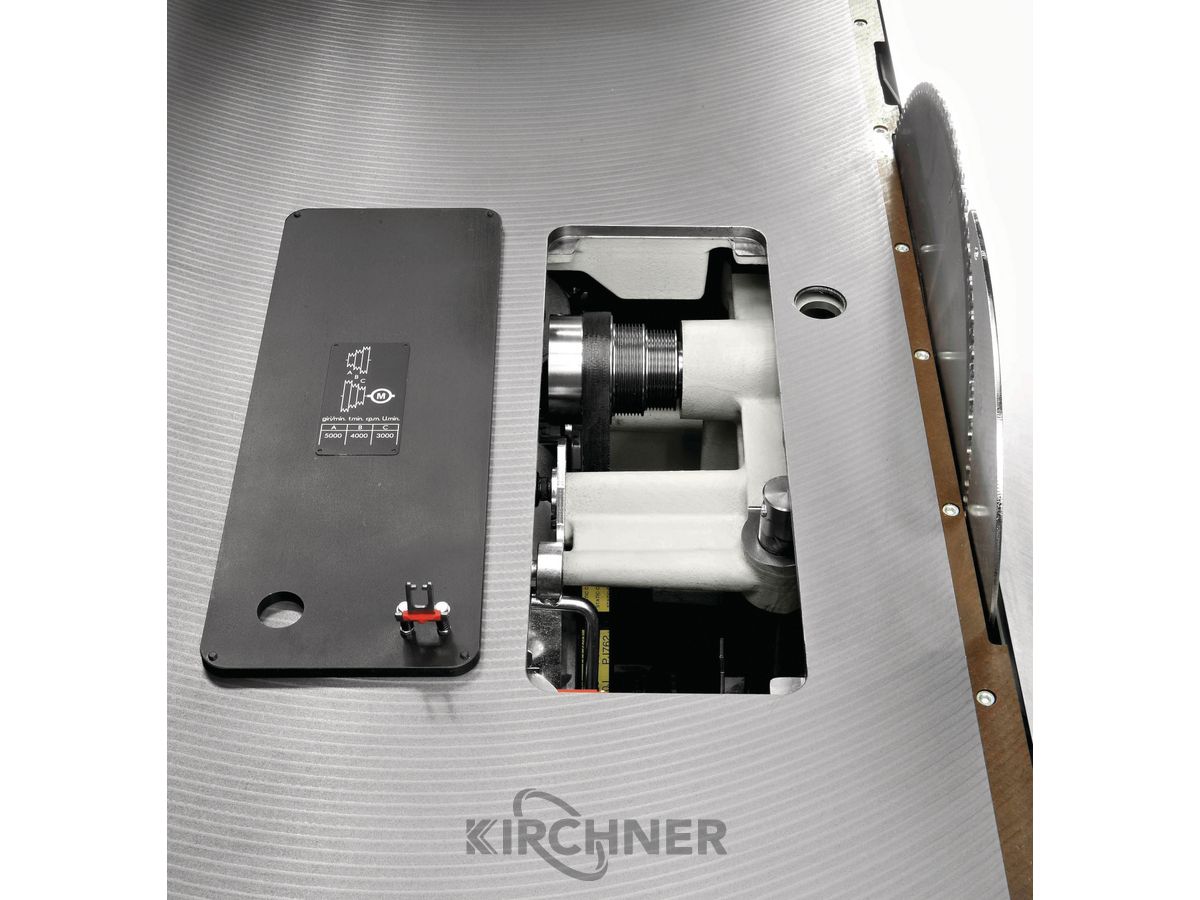

Drehzahl Hauptsägeblatt 3000/4000/5000 min¯¹ manuell durch Riemenwechsel bequem von oben

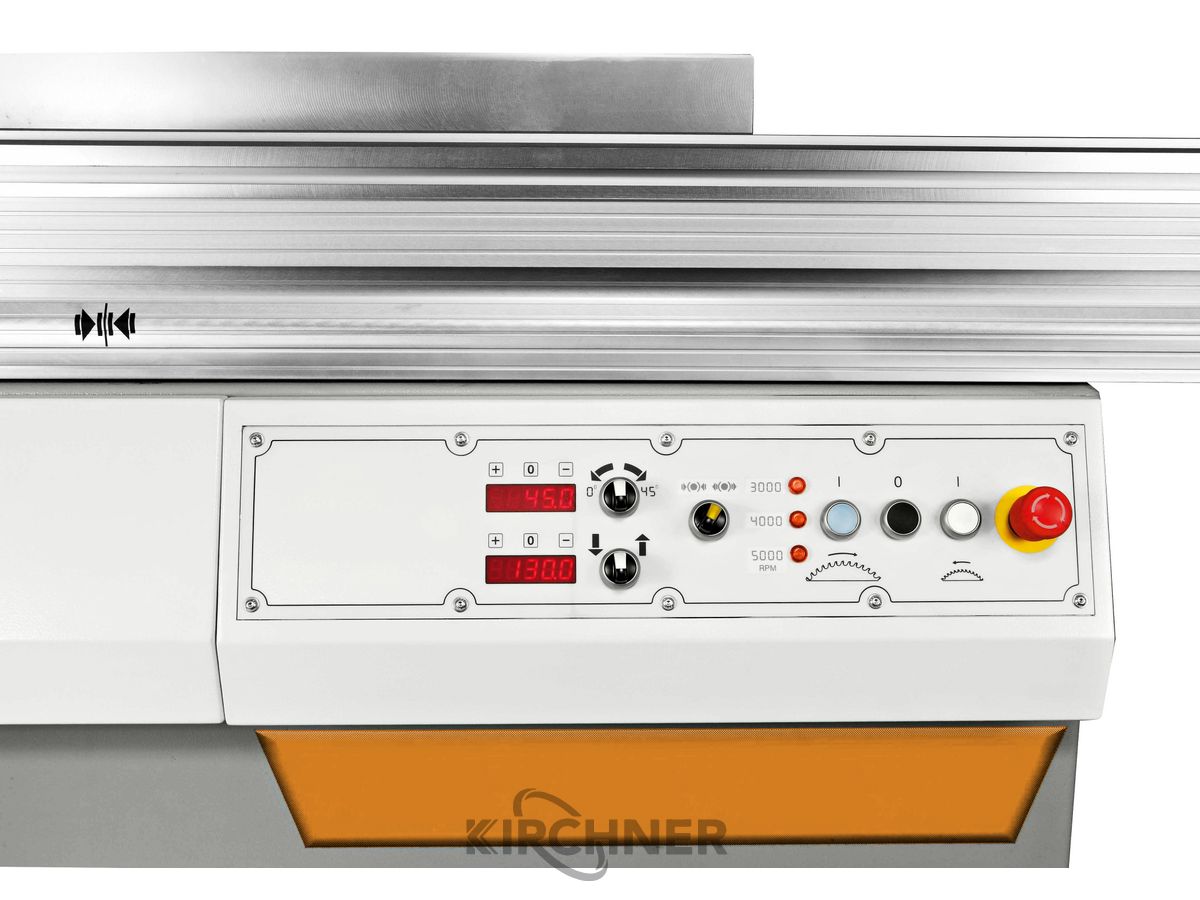

Heben, Senken und Schwenken des Sägeaggregats motorisch
und numerisch angezeigt

Stabile Stahl-Graugusskonstruktion garantiert Präzision,
Laufruhe und Langlebigkeit
Grauguss-Sägetisch
Große Auflageflächen durch serienmäßige Tischverlängerung
und -verbreiterung
Abklappbarer Parallelanschlag manuell einzugstellen mit Feineinstellung
Winkelverstellbarer Ablänganschlag, ausziehbar bis 3200 mm, mit zwei Klappanschlägen
Ausleger mit Materialrolle
Rundstahlführung mit Durchmesser Ø 50 mm
Seitlich wegschwenkbarer Sägeblattpendelschutz mit integriertem Absaugstutzen
Vorritzaggregat mit separatem Vorritzmotor
7,0 kW Industriemotor für den Dauereinsatz

Ausstattungsdetails

Doppelwiegen-Sägeaggregat

Sägeaggregat aus einem einzigen Gusseisenblock mit der Struktur eines geschlossenen Rings für höchste Verwindungssteifigkeit
Vertikalbewegung des Aggregats über zwei geschliffene Wellen zwangsgeführt
Verstellung dauerhaft leichtgängig und schwingungsfrei bei maximaler Präzision

Besäumwagen

Leichtgängigkeit und Präzision sind die besonderen Merkmale des Rolltisches von CASADEI, der ein exklusives Gleitsystem, das starre Aluminiumprofile auf Stahlführungen mit bogenförmigen Kontaktflächen verwendet und höchste Präzision mit einer Laufgenauigkeit auf dem gesamten Besäumweg des Wagens garantiert. Das Ergebnis kann sich sehen lassen: Präzision auch nach langjährigem und intensivem Einsatz ohne jegliche Wartung

Aluminium-Formatschiebeschlitten

Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Dauerhaft leichtgängig
Staub- und schmutzunempfindlich durch minimalen Berührungspunkt
zwischen Kugel und Trapezschiene
10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Sägeaggregat mit Schwenksegmentführung

Dauerhafte Präzision durch zweifache Schwenksegmentführung
6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

Technische Daten:

Anschluss Absaugung
Absaugstutzendurchmesser 120 mm
Absaugstutzendurchmesser Sägeblattschutz 80 mm

Aufstellinformationen
Transportbreite 1150 mm

Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen

Maschinenkörper Länge 1800 mm
Arbeitsbereich Länge 5700 mm
Maschinenkörper Breite/Tiefe 928 mm
Arbeitsbereich Breite/Tiefe 1900 mm
Platzbedarf Länge 7100 mm

Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Platzbedarf Breite/Tiefe 5050 mm

Elektrische Daten  :
Anschlussspannung 400 V
Leistung Vorritzmotor 0.9 kW
Phase(n) 3 Ph
Leistung Antriebsmotor 7,0 kW
Stromart AC
Nennbetriebsart Antriebsmotor S6
Netzfrequenz 50 Hz
Einschaltdauer Antriebsmotor 40 %

Schiebeschlitten und Tisch
Besäumrahmenlänge 3200 mm

Kreissägeeinheit
Schnittbreite mit Parallelanschlag 1270 mm
Max. Schnitthöhe 45° 99 mm
Max. Ablängbreite links vom Sägeblatt 3200 mm
Durchmesser Sägeblatt 400 mm
Sägeblattneigung 90 – 45°
Drehzahl Sägeblatt 3000 – 4000 – 5000 min¯¹
Max. Schnitthöhe 90° 140 mm

Vorritzeinheit
Durchmesser Vorritzsägeblatt 120 mm
Drehzahl Vorritzsägeblatt 8500 min¯¹

Ausstattung
Eloxierter Aluminium-Formatschiebeschlitten
Griff für Schiebeschlitten
Materialrolle am Besäumrahmen
Vorritzaggregat
Säge-Parallelanschlag mit Rundstangenführung
Tischverbreiterung
Profiklappanschläge
Tischverlängerung
Besäumschuh
Sägeblattpendelschutz
