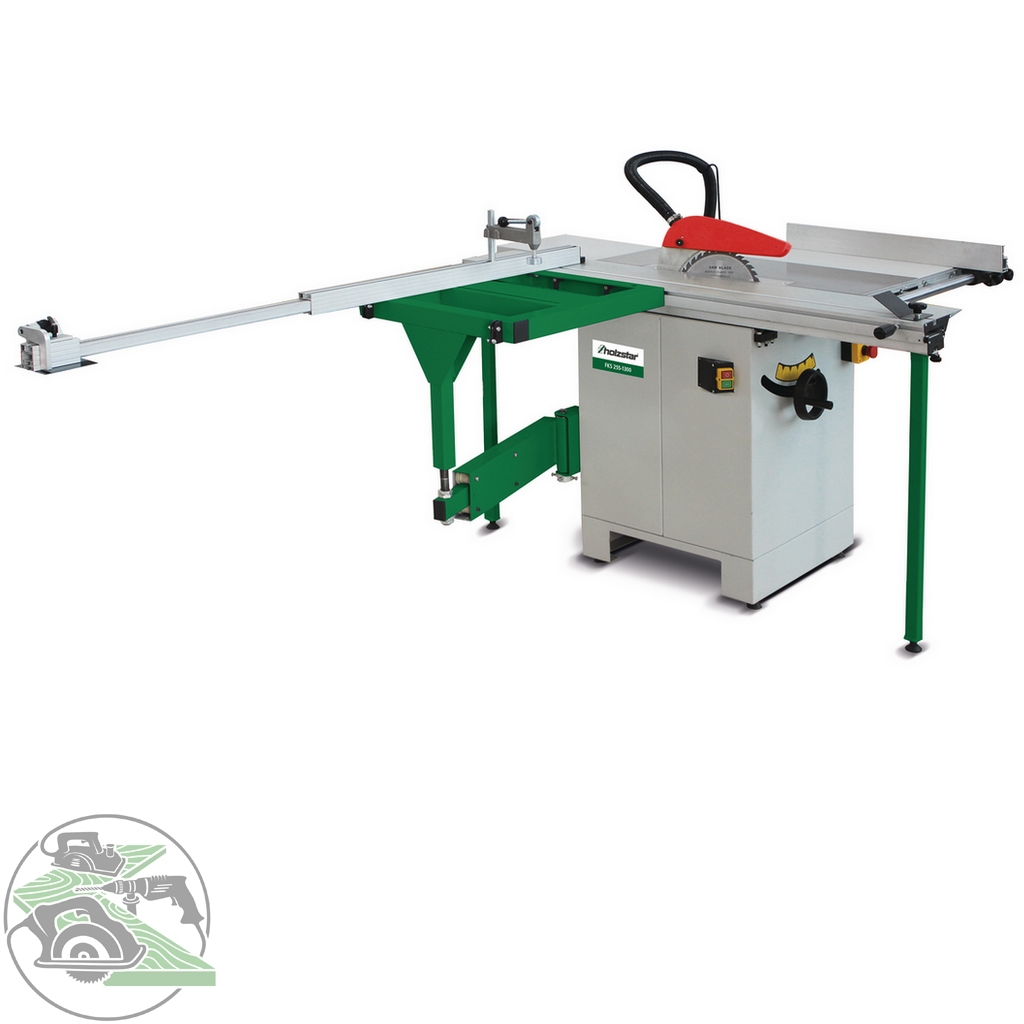

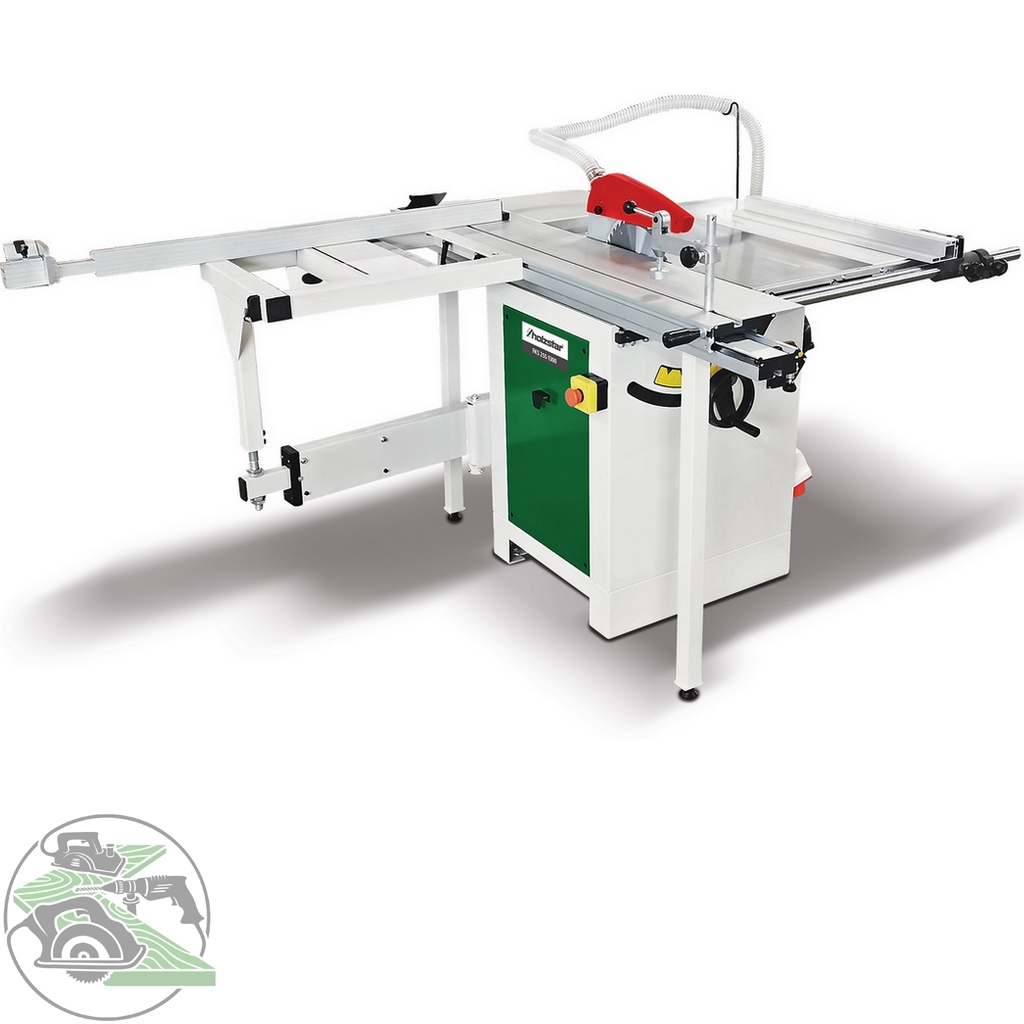

Beschreibung
neu-
– Schwerer Arbeitstisch aus Grauguss für
vibrationsarmes Arbeiten und präzise,
gerade Schnitte

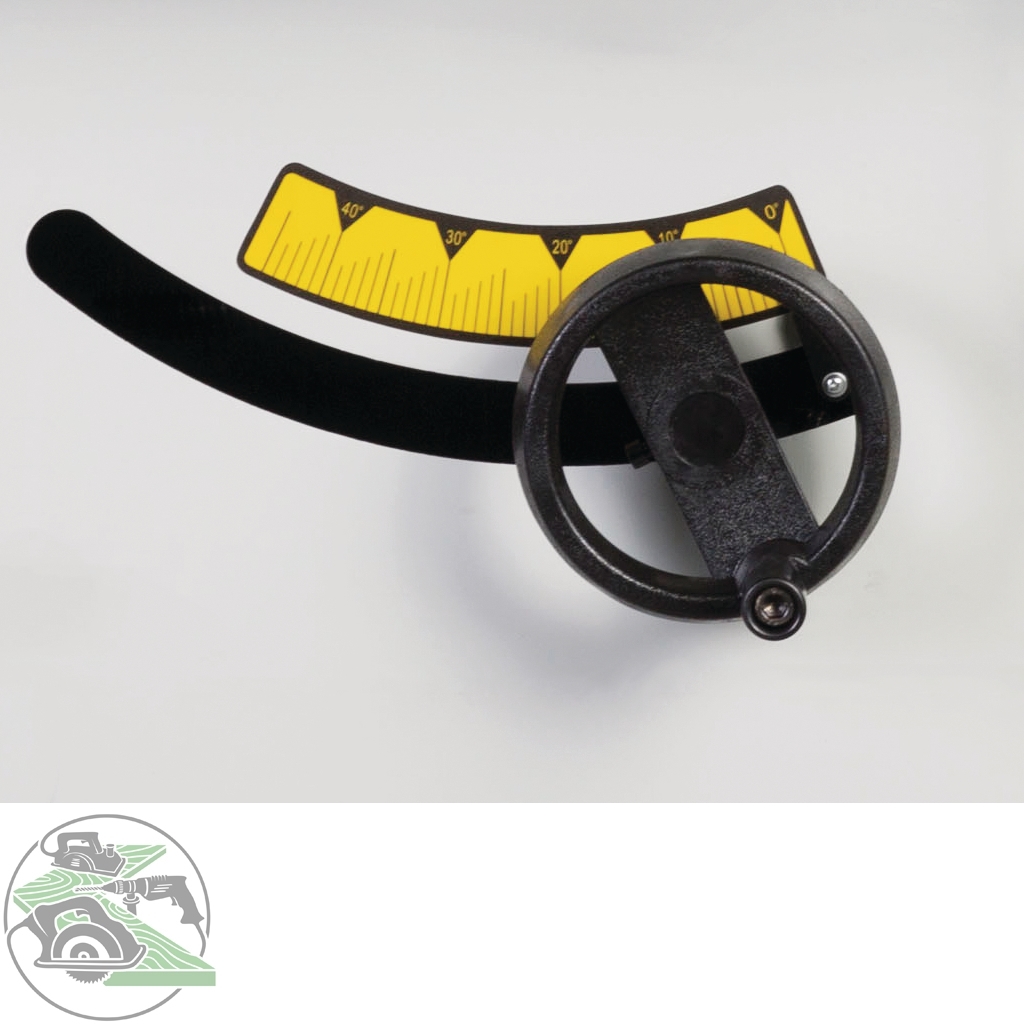

– Sägeaggregat bis 45 Grad schwenkbar,
Einstellung über Handrad
– Schnittebene direkt am Sägeblatt

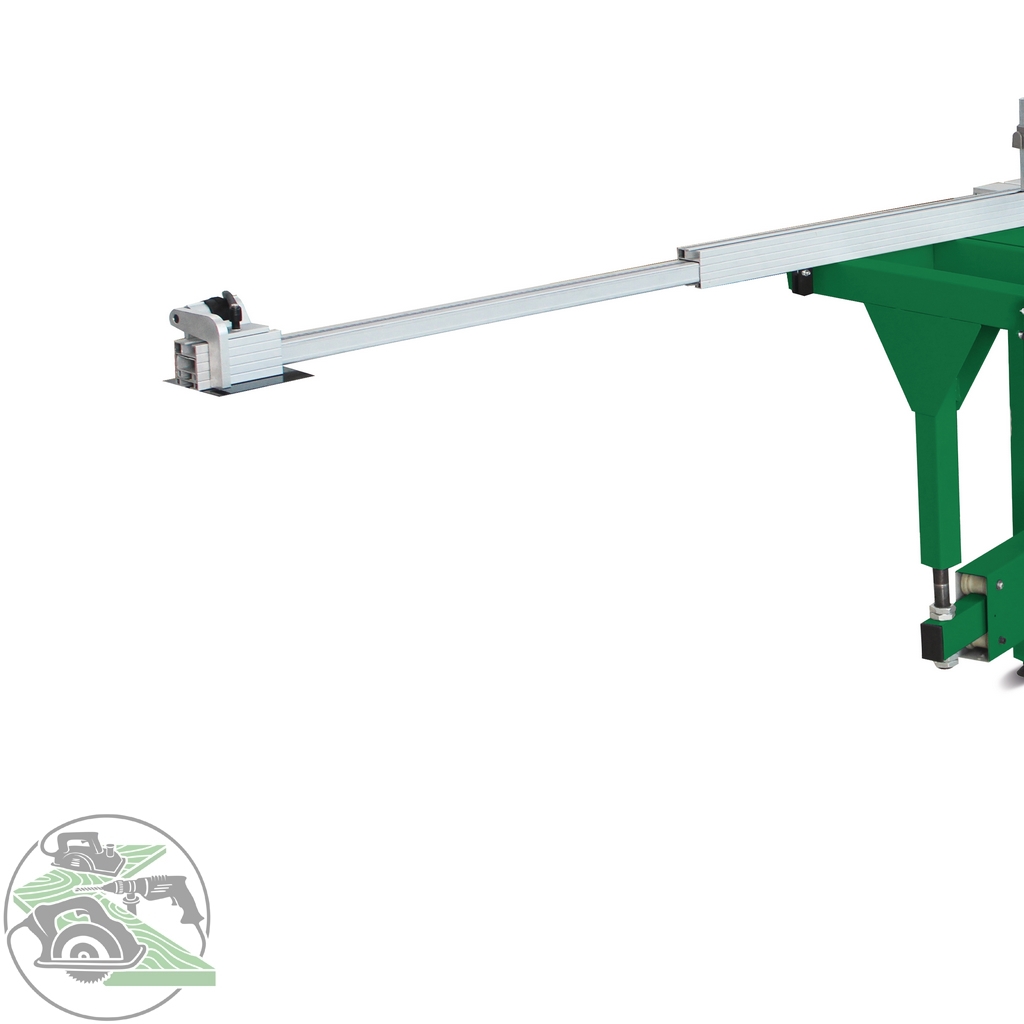

– Tischausleger mit ausziehbarem Teleskop-
anschlag und Klappanschlag für Platten und
große Werkstücke
– Teleskopanschlag beidseitig um 45 Grad
schwenkbar
– Aluminium-Parallelanschlag auf Rundstangen-
führung mit Feineinstellung
– Serienmäßige Tischverbreiterung und
-verlängerung ermöglichen leichtes Arbeiten
mit größeren Werkstücken
– Großer zentraler Absauganschluss mit
100 mm Durchmesser
Technische Daten:
Abmessungen und Gewichte
Länge ca. 1320 mm
Breite/Tiefe ca. 1750 mm
Höhe ca. 1120 mm
Gewicht ca. 155 kg
Anschluss Absaugung
Absaugstutzendurchmesser 100 mm
Absaugstutzendurchmesser Sägeblatt-
schutz 30 mm
Elektrische Daten
Aufnahmeleistung 2,0 kW
Gesamt Anschlusswert 3,5 A
Anschlussspannung 400 V
Phase(n) 3 Ph
Stromart AC
Netzfrequenz 50 Hz
Geräuschemission
Schalldruckpegel 83,7 dB(A)
Kreissägeeinheit
Schnittbreite mit Parallelanschlag 610 mm
Max. Ablängbreite links vom Sägeblatt 845 mm
Besäumlänge 1250 mm
Sägeblattneigung 90 – 45 °
Max. Schnitthöhe 90° 80 mm
Max. Schnitthöhe 45° 54 mm
Durchmesser Sägeblatt 254 mm
Drehzahl Sägeblatt 4000 min¯¹
Schiebeschlitten und Tisch
Besäumrahmenlänge 600 mm
Besäumrahmenbreite 460 mm
Formatschiebeschlittenlänge 1320 mm
Formatschiebeschlittenbreite 238 mm
Tischlänge 790 mm
Tischbreite 350 mm
Tischhöhe 835 mm
Lieferumfang
– Besäumschuh
– Exzenterspanner
– Winkelanschlag -45° bis 45°
– Kreissägeblatt 254 x 30 x 3,0 mm Z40
