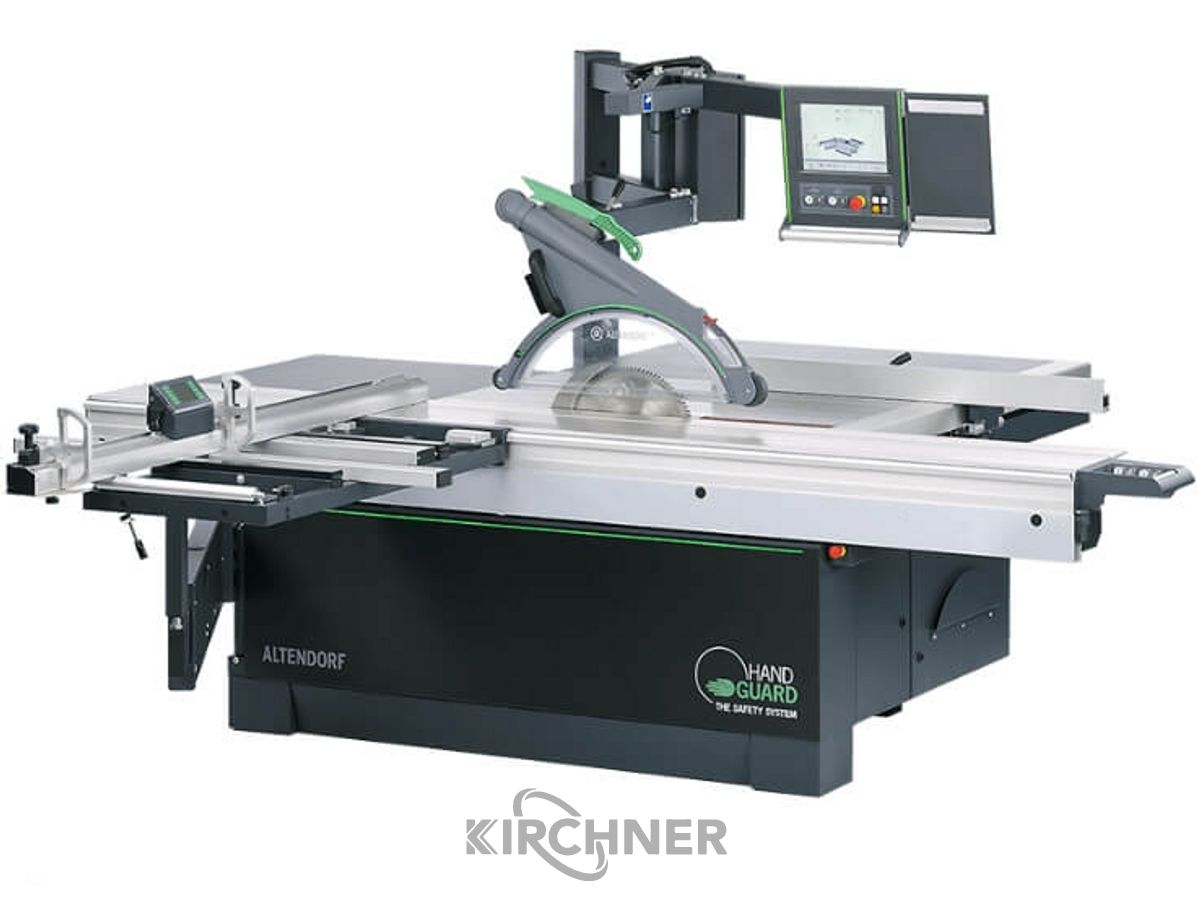

Formatkreissäge

Altendorf Single Flex
verfügbar

51.950,00 exkl. Versand

Artikelnummer: 50191 Kategorien: , Schlagwort:

Beschreibung

HAND GUARD Edition Single Flex:

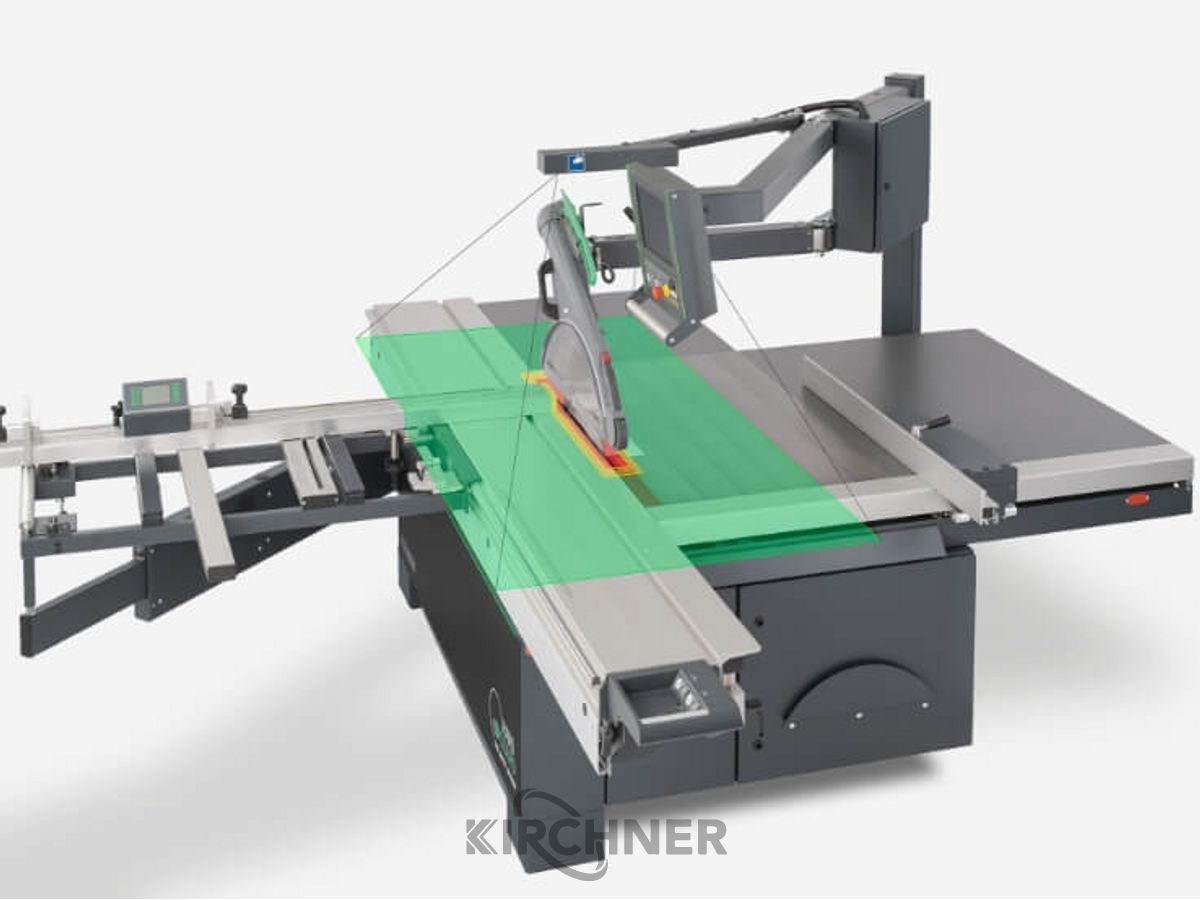

Das System HAND GUARD basiert auf der
Früherkennung einer Gefahrensituation und schützt
damit den Anwendervor Verletzungen und funktioniert in jeder Arbeitssituation. Das auf Kameraüberwachung gestützte System

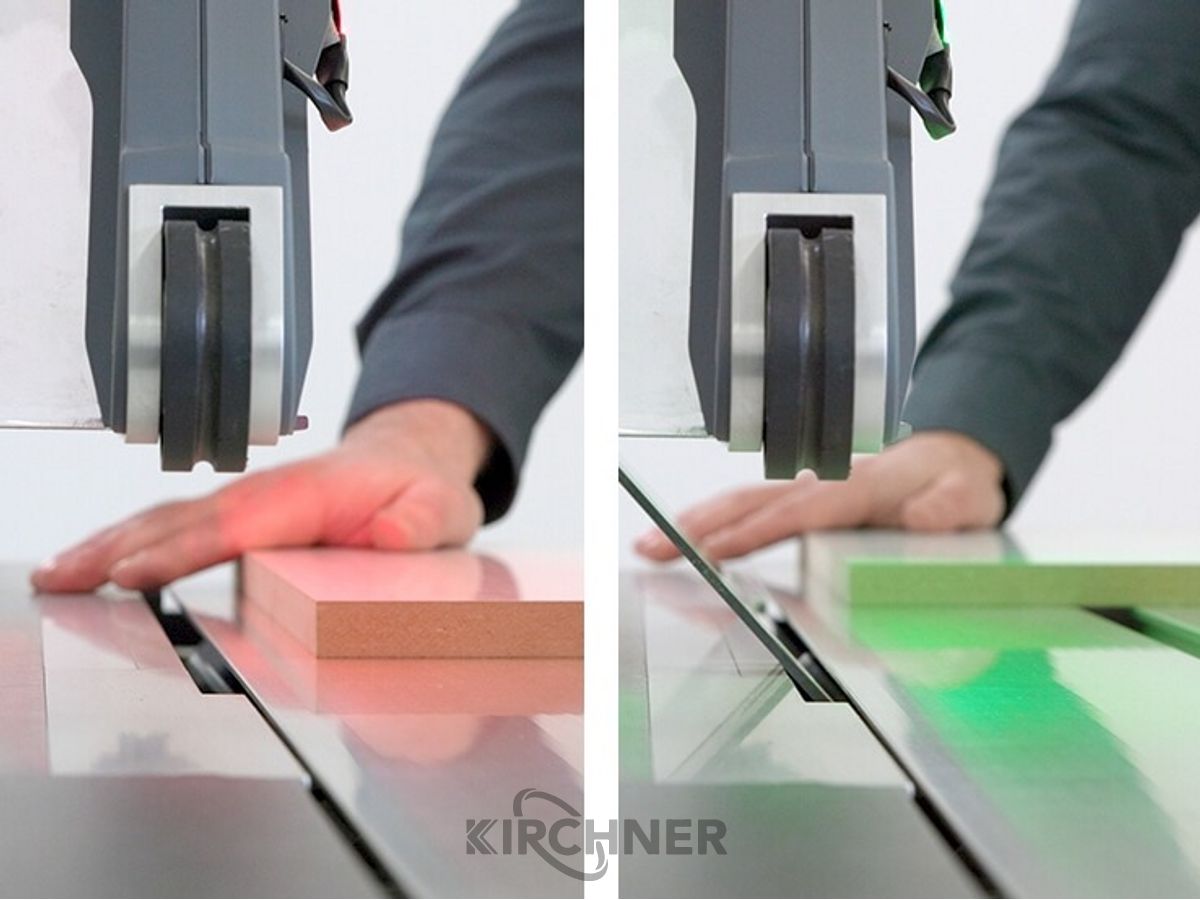

warnt den Anwender zunächst optisch vor, um auf eine
drohende Gefahr hinzuweisen. Besteht die Gefahr weiterhin, wird das Sägeblatt abgesenkt, ohne dass dabei die Maschine oder das Material beschädigt wird. Hand Guard unterstützt die Bearbeitung von
unterschiedlichen Werkstoffen, wie Holz, Metall und Kunststoff.

– Kontaktlos und verletzungsfrei
– Schnelle Inbetriebnahme
– 100% beschädigungsfrei
– Funktioniert bei verdeckten Schnitten
– Muss nicht deaktiviert werden, permanente Funktion
– Sägeblatt bis D = 450 mm, immer komplett versenkbar

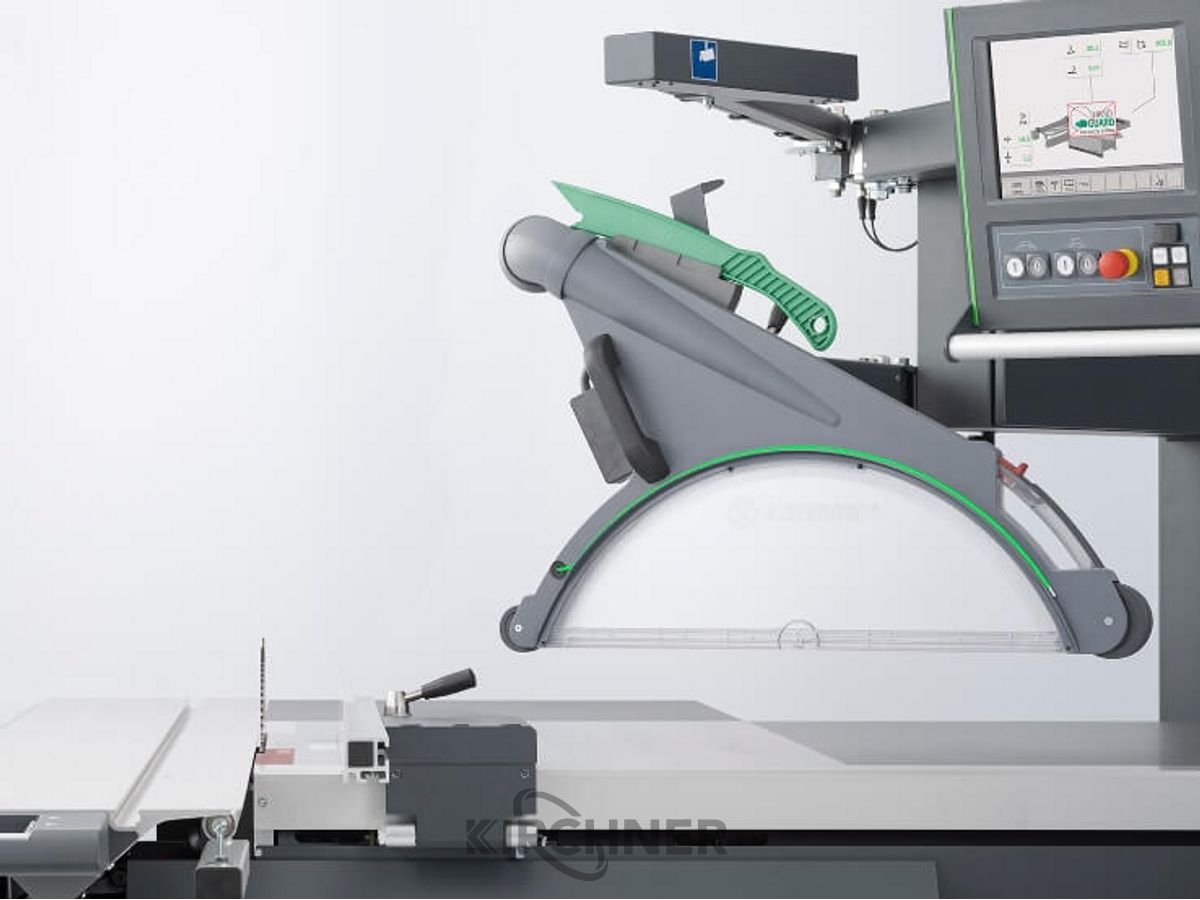

Mit einem einseitig schwenkbaren Sägeaggregat.
Schwenkbereich: 0 – 46°, ausgestattet mit Schnellwechselsystem für das Hauptsägeblatt.
Motorische Höhen- und Schwenkverstellung und einem maximalen Sägeblattüberstand von 154 mm.
Hinzu kommt die Steuerung in Augenhöhe, mit der Sie die Höhe und Schwenkung des Sägeblatts plus, je nach Wahl des Steuerungspaketes,
die Drehzahl und weitere Funktionen aufrufen können.
Das neue, klare Industriedesign markiert die Ausnahmestellung der Marke Altendorf: Bei dieser Formatkreissäge trifft charaktervolles Design auf zeitlose Ästhetik. Der Altendorf Doppelrollwagen ist berühmt
für seine Leichtgängigkeit und den präzisen Lauf. Er ist an jeder Position stufenlos arretierbar. Die großen Doppelrollen halten den Oberwagen in
Verbindung zum Unterwagen absolut genau in den jeweiligen Führungsrundstangen. Diese Laufqualität wird selbst bei jahrzehntelanger Belastung und Verschmutzung beibehalten. Die Wagenkonstruktion
ist als äußerst verwindungs- und formsteifes Multihohlkammersystem aufgebaut. Dazu kommt eine vordere Auflagerolle mit einer Breite von 300 mm, die beim Schneiden langer Werkstücke am Parallelanschlag
eine hilfreiche Unterstützung ist. Positionierbar um 90° unter dem Doppelrollwagen.
12″ Touchscreen mit integrierter Tastatur.
– Automatische Maßkorrektur am Parallel- und Winkelanschlag
 bei Schwenkung des Sägeaggregats.
– Stufenlose Feinsteuerung der Achsen über +/- Tasten.
– Einfaches Eichen der Achse.
– Maschinendiagnose, Betriebsstundenzähler, USB-Schnittstelle.
– Aufruf der letzten Maßeingabe (Back-Funktion).
– Umrechnung von Spitz- auf Stumpfmaß am Parallel- und
 Winkelanschlag.
– Schifterschnittfunktion mit automatischer Ermittlung
 fehlender Winkel bzw. Maße.
– Erweiterte Werkzeugverwaltung für max. 100 speicherbare
 Werkzeuge.
– Speicherung der Vorritzposition (3-Achs-Vorritzer).
– Hinterlegung der Stammblattstärke & Schnittbreite
 des Hauptwerkzeugs.
– Hinterlegung der Drehzahl des Hauptwerkzeugs

Zusatzfunktionen:

– Nuten: mit automatischer schrittweiser Positionierung
 des Parallelanschlags
– Kettenmaßfunktion: Schnittfolgen mit identischer
 Distanz am Parallelanschlag
– Winkelschnitt mit Übermaß
– Taschenrechnerfunktion mit Ergebnisübertragung
 auf die Achsen
– Geometrische Formen, Ermittlung fehlender
 Winkel bzw. Maße
– Falsche Gehrungen, Ermittlung fehlender Winkel bzw. Maße
– 9999 speicherbare Schnittprogramme
– Standard Vorrüstung für Fernwartung
– Vorlagenhalter direkt neben dem Touchscreen

Zubehör:

– Maschinenhöhe 910 mm
 Best.Nr.: M44249

– Bedienung in Augenhöhe
 Das Bedienpaneel der F 45 ist auf Augenhöhe angebracht. So lassen sich
 alle Achsen bequem ansteuern, alle Einstellungen sind im Blick.
 Die Einhandbedienung der Wegschwenkvorrichtung ist
 von der Arbeitsposition vor der Maschine bequem erreichbar.
 Ein weiterer Vorteil: an der glatten Maschinenfront steht
 Ihnen nichts mehr im Weg.
 Best.Nr.: M64099

– Vorlagenhalter PAK A/E
 Paketbestandteil
 Praktisch ist der Vorlagenhalter direkt an der Steuerung
 in Augenhöhe. Die Stücklisten werden durch eine Klemmung fixiert, so
 haben Sie Ihre Aufträge permanent im Blick.
 Best.Nr.: M62004

– max. Blattdurchmesser 500 mm
 Best.Nr.: M64097

– Motor 5,5 kW (7,5 PS) VARIO PAK
 Option
 inseitig schwenkbares Sägeaggregat mit
 5,5 kW (7,5 PS) Motor mit VARIO Schwenkbereich:
 0 – 46°, ausgestattet mit dem AKE Schnellwechselsystem
 für das Hauptsägeblatt. Dieser Antrieb regelt die
 Drehzahl stufenlos von 2000 – 6000 U/min. Durch die
 exakte Drehzahlanpassung an das Material erhöhen sich die
 Schnittqualität sowie die Standzeiten der Sägeblätter –
 was wiederum Ihre Kosten reduziert.
 Die Schwenklager sind fest mit dem Maschinenständer
 verschraubt und verstiftet. Die Schwenksegmente sind
 gleitgelagert und werden wie auch die Höhenverstellung
 über die Steuerung automatisch geschmiert.
 Best.Nr.: M51033

– Vorbereitung für 2-Achs Vorritzer
 Option
 Vorritzer-Vorbereitung für den nachträglichen Einbau eines
 Vorritzaggregates
 Best.Nr.: M24038

– Tischplattenverlängerung 840 mm
 Grundausstattung
 Tischplattenverlängerung 840 mm bestehend aus
 einer CDF-Platte mit beidseitiger HPL-Beschichtung.
 Sie ist besonders kratz- und stoßunempfindlich.
 So wird eine Beschädigung des Werkstücks nachhaltig
 vermieden.
 Best.Nr.: M41010

– Doppelrollwagen mit Wagenlänge 3000 mm
 Grundausstattung
 Doppelrollwagen, Wagenlänge 3000 mm
 Der Altendorf Doppelrollwagen ist berühmt für seine Leichtgängigkeit und
 den präzisen Lauf. Er ist an jeder Position stufenlos arretierbar. Die
 großen Doppelrollen, präzisionsgefertigt aus gehärtetem Stahl, halten
 den Oberwagen in Verbindung zum Unterwagen absolut genau in den
 jeweiligen hartverchromten Führungsrundstangen. Diese Laufqualität wird
 selbst bei jahrzehntelanger Belastung und Verschmutzung
 beibehalten. Die Wagenkonstruktion ist als äußerst verwindungs- und
 formsteifes Multihohlkammersystem ausgeführt. Die Tischoberfläche ist
 präzise gehobelt und eloxiert. Als Aufnahme für den Querschlitten und
 als Schnittstelle für div. Zubehör dient eine hartverchromte Rundstange,
 die formschlüssig in den Oberwagen eingelassen ist. Die gesamte Einheit ist
 wartungsarm und bedarf keiner Schmierung.
 Best.Nr.: M34204

– Winkelgehrungsanschlag Digit L PAK
 Option
 Winkel-Gehrungsanschlag mit DIGIT L, Ablängen bis 3200 mm. Dieser von
 Altendorf patentierte Anschlag mit integriertem Längenausgleich erleichtert
 das präzise Schneiden von 90° Winkeln und Gehrungen in einer Funktion.
 In der vorderen und hinteren Anschlagpositionen ist der Schwenkwinkel
 stufenlos um 49° verstellbar und wird über eine Maßskala angezeigt.
 Einfach das Anschlaglineal auf das gewählte Winkelmaß nach Skala
 verschieben und dann die gewünschte Länge an der Anschlagklappe
 einstellen. Die spielfreien und robusten Anschlagklappen können leicht
 verschoben und als Einzelklappe über den gesamten Bereich bis max. 3200
 mm eingestellt werden. Bei Ablängmaßen ab ca. 1560 mm übernimmt der
 rollenunterstützte und stabile Teleskopauszug die äußere Anschlagklappe.
 Der gesamte Querschlitten wird durch eine präzisionsgefertige, prismatische
 Auflage wiederholgenau an der Rundstange des Doppelrollwagens
 exentrisch geklemmt. Die Verriegerung erfolgt mit einer Hand, das System
 ist dabei durch einen Sicherungsmechanismus gegen versehentliches
 Herausrutschen gesichert. Der DIGIT L dient zum 1/10 mm genauen
 Einstellen des Längenmaßes. Das Display zeigt alle eingestellten
 Klappenmaße an. Durch die zentrale Mess- und Anzeigeeinheit wird mit
 einem einzigen Kalibriervorgang das komplette System geeicht, alle
 Anschlagklappen verfügen über eine Feineinstellung.

Inklusiv:
zwei Einzelkippanschläge mit digitaler Anzeige,
zwei Akkus und Ladegerät
Best.Nr.: M44033

– CNC Parallelanschlag 1000mm PAK
 Paket
 CNC-Parallelanschlag, Schnittbreite 1300 mm
 Der CNC-gesteuerte Parallelanschlag ist mit einer Verfahrgeschwindigkeit
 von 250 mm/sec und mit einer Maßgenauigkeit von +/- 1/10 mm steuerbar.
 Das fünffach gelagerte, hochpräzise Kugelumlaufspindelsystem ist
 wartungsarm und genauso wie der Motor gut geschützt in das Aluprofil
 integriert. Der Anschlag erkennt automatisch seine Position, insbesondere
 im Gefahrenbereich des Sägeblatts. Er verfügt über eine Notabschaltung,
 sodass eine Quetschgefahr ausgeschlossen ist. Die Maßkorrektur bei
 flachgelegtem bzw. hochkant gestelltem Anschlagprofil sowie bei
 geschwenktem Sägeblatt erfolgt automatisch.
 Best.Nr.: M44611

– HG wegklappbar
 Wegschwenkbarer Kameraarm Handguard
 Best.Nr.: M44155

– Vordere Auflagerolle PAK HG
 Option
 Die vordere Auflagerolle ist mit einer Breite von 300 mm beim Schneiden
 langer Werkstücke am Parallelanschlag eine hilfreiche Unterstützung.
 Sie kann mit einem Handgriff um 90° unter den Doppelrollwagen
 (Mindestlänge 3000 mm) positioniert werden.
 Best.Nr.: M44451

Angebot anfordern
