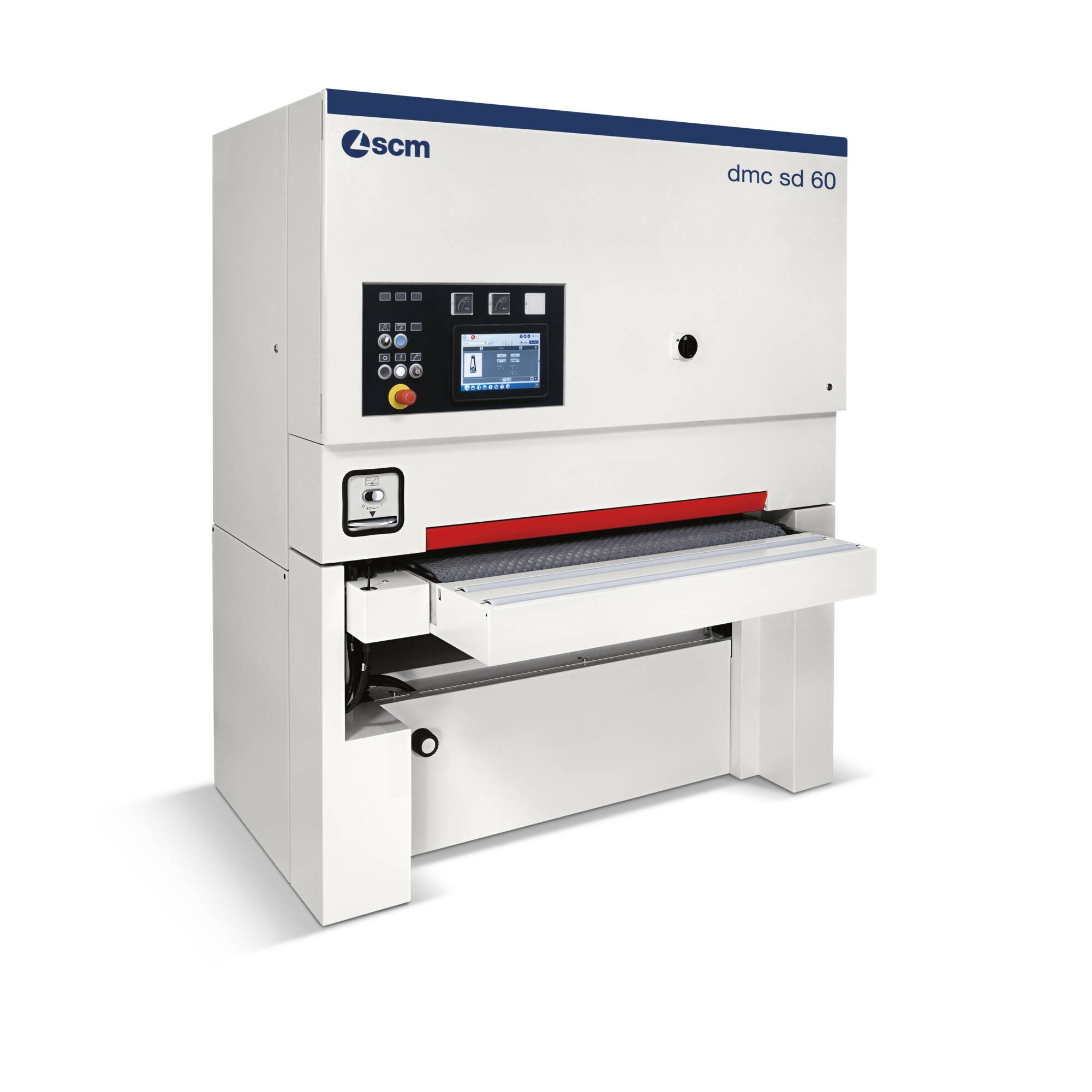

Beschreibung
– NEU –
ALLGEMEINE MERKMALE:
Maschinengestell und Arbeitstisch
* Stahlstruktur mit elektrischem Schaltschrank an der Maschinenvorderseite
* Einführung der Schleifbänder von der linken Maschinenseite
* motorische Tischhöhenregulierung
* Hauptmotor im Maschinengestell integriert
Elektrische Einrichtungen
* Elektromechanisches Bedienfeld auf der linken vorderen Seite der
Maschine
* automatischer Sterndreieckanlauf für den Hauptmotor
* Motorschutzschalter für die Motoren
* Motoren in Isolierungsklasse IP 54
Not- und Schutzvorrichtungen
* Sicherheits-Mikroschalter für Stärkenüberschreitung
* automatische Bremse zum sofortigen Anhalten der Aggregate
* Notaus-Schaltleiste im Werkstück-Einlauf
* Pilzschalter im Werkstück-Ein- und Auslauf
* abschliessbarer Hauptschalter
* automatische Notabschaltung der Maschine bei:
– Schleifbandabriß
– nicht gespanntem Schleifband
– Schutz gegen seitlichen Verlauf des Schleifbandes
– Druckluftmangel
– Überlast der Hauptmotoren
Hinweis: die Standardausführung mit 400 Volt 50 Hz benötigt eine Dreiphasenstromversorgung + Nullleiter + Erdleitung.
Wenn die 400 Volt Stromversorgung ohne Nullleiter ist, muss ein Einphasentransformator aus der Preisliste mitbestellt werden. Derselbe Transformator muss auch mitbestellt werden, bei einer Maschine mit Spannung höher als 400 Volt, egal ob ein Nullleiter vorhanden ist oder nicht.
Die Maschinenausführung mit 220 oder 230 Volts (50 oder 60 Hz) ist mit Mehrkosten (s. Preisliste) vorgesehen.
GRUNDMASCHINE STANDARD AUSTATTUNGEN
– R140/85 gummibeschichtete Kalibrierwalze Durchm. 140 mm 85 Sh – 1. Pos.
– R160/45 gummibeschichtete Schleifwalze Durchm. 160 mm 45 Sh – 2. Pos.
– Harter Schleifschuh mit manueller Einstellung der Arbeitshöhe
– Hauptmotor 11 kW (15 PS)
– Elektronisches Amperemeter für den Hauptmotor zur Anzeige der
Stromaufnahme
– Elektronische Anzeige der Arbeitshöhe
– Elektronisch gesteuerte Schleifbandoszillation
– Gummidruckrollen
– Rückschlagsicherung im Einlauf vor dem ersten Aggregat
– Gummivorschubteppich 60 Sh
– Rollentisch mit zwei Rollen im Ein- und Auslauf des Arbeitstisches
– Teppichvorschub mit zwei Geschwindigkeiten 4,5 / 9 m/min mit
Getriebemotor
– automatische Teppichzentrierung
Arbeitsbreite mm 1.100
Min./Max. Arìbeitshöhe mm 4 – 170
Schleifbandbreite mm 1.115
Schleifbandlänge mm 2.150
Hauptmotorleistung kW (PS) 11 (15)
Getriebemotor kW (PS) 0,45/0,8 (0,6/1,1)
Vorschubgeschwindigkeit m/min 4,5/9
Bestehend aus:
10.90.87 Europäische Sicherheitsvorschriften(Zeichen C.E.)
93.07.31 Volt 400 EU
93.12.01 Frequenz 50 Hz
44.44.19 Ausführung „B“ für RCS
33.31.50 Rollentisch im Ein- und Auslauf für lange Werkstücke

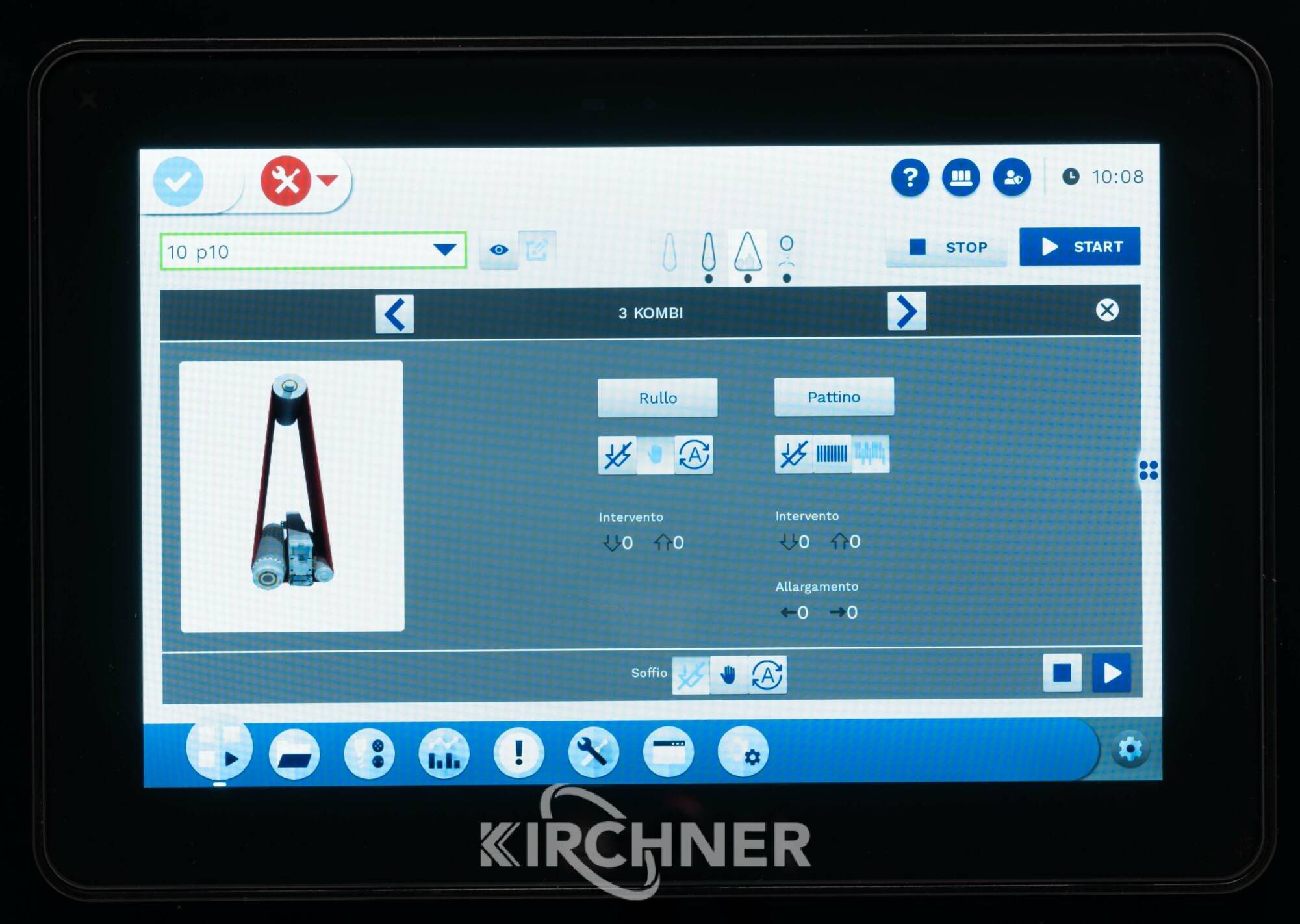

62.44.50 10″-Bedienfeld mit „eye-S“-Softwareintegration
31.21.60 „RA“ schräggerippte Stahlkontaktwalze – 1. Aggregat
97.50.71 Hauptmotor 15 kW (PS 20)
