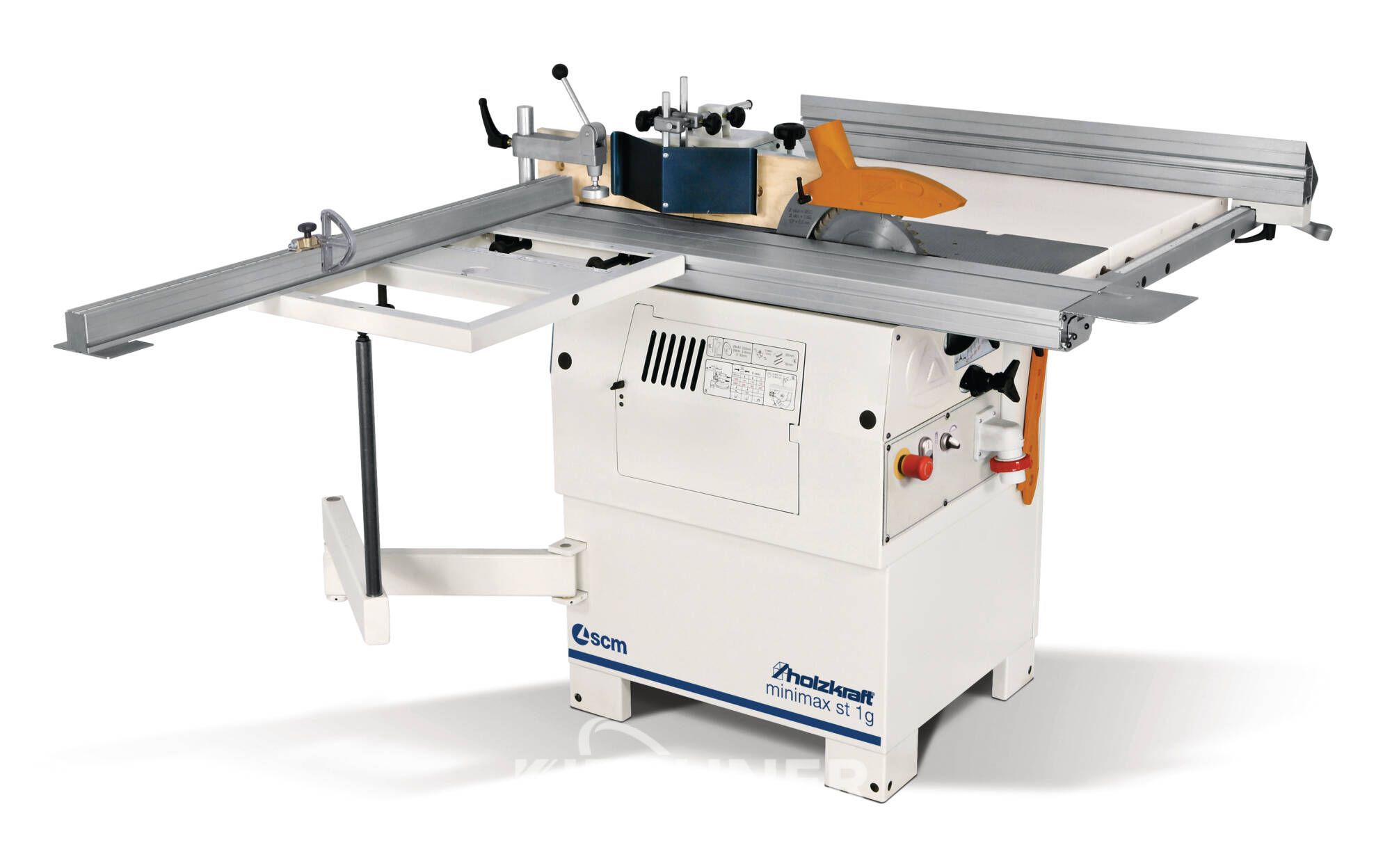

Beschreibung
Beschreibung
Arbeitstisch aus stark verripptem Grauguss und Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten
Einzigartig in dieser Leistungsklasse: Format-Schiebeschlitten aus eloxiertem Aluminium für höchste Schnittpräzision
Schnittebene direkt am Sägeblatt

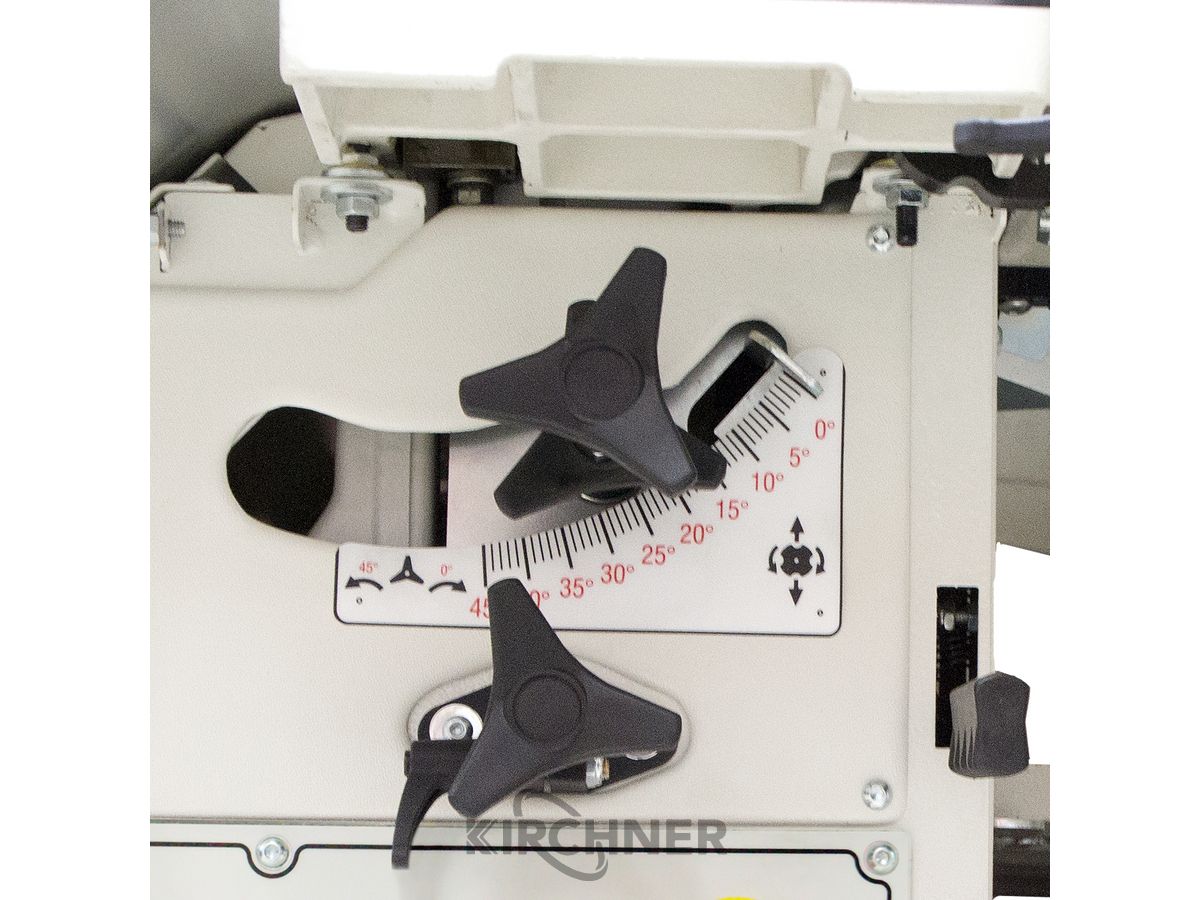

Schwenkbares Sägeblatt von 90° – 45°

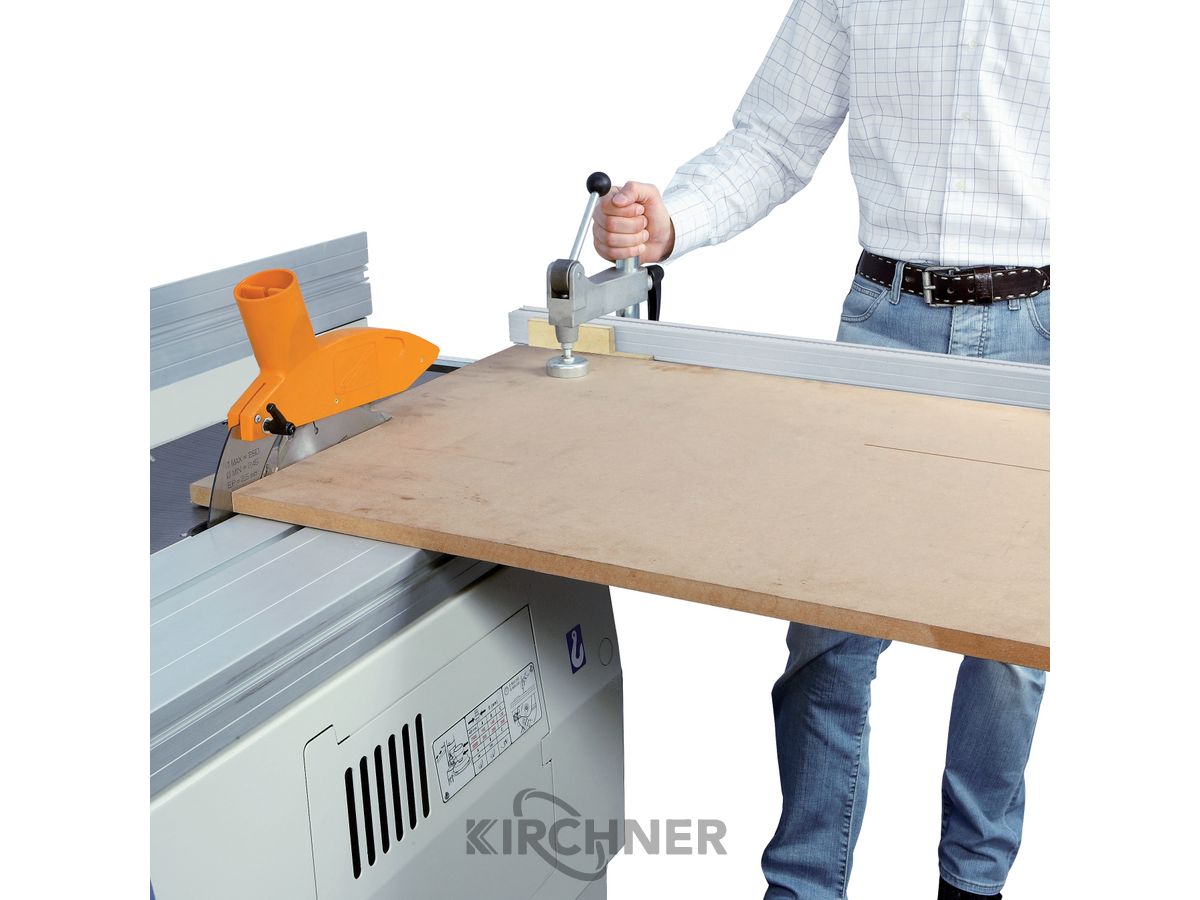

Besäumrahmen mit Aluminium-Ablänganschlag und verstellbarem Anschlagbacken für Platten und große Werkstücke

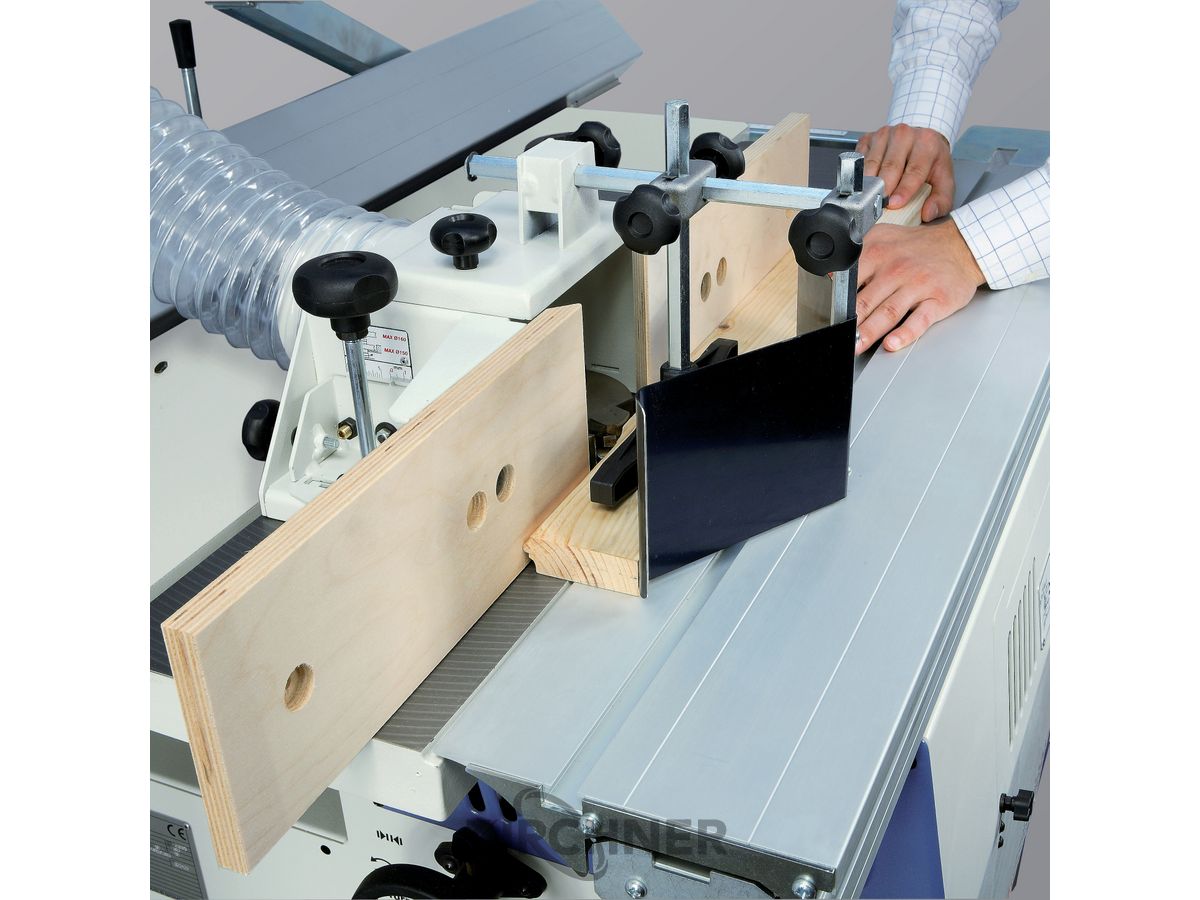

Frässchutzhaube zum Profilieren
Zwei unabhängige Motoren für jedes Arbeitsaggregat
TECHNISCHE DATEN
Abmessungen und Gewichte
Gewicht (Netto) ca. 190 kg
Anschluss Absaugung
Absaugstutzendurchmesser 120 mm
Absaugstutzendurchmesser Sägeblattschutz 60 mm
Elektrische Daten
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Nennbetriebsart Antriebsmotor S6
Einschaltdauer Antriebsmotor 40 %
Leistung Antriebsmotor 2 x 1,8 kW
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge 1140 mm
Formatschiebeschlittenbreite 201 mm
Formatschiebeschlittenhöhe 70 mm
Tischlänge 1040 mm
Tischbreite 224 mm
Frässpindel
Spindeldorndurchmesser 30 mm
Nutzlänge der Spindel 75 mm
Spindeldrehzahlen 5000/7500 min?¹
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. 160 mm
Werkzeugdurchmesser max. Zapfenfräsen 200 mm
Kreissägeeinheit
Besäumlänge 1200 mm
Schnittbreite mit Parallelanschlag 700 mm
Max. Ablängbreite links vom Sägeblatt 1200 mm
Sägeblattneigung 90 – 45°
Max. Schnitthöhe 90° 75 mm
Max. Schnitthöhe 45°60 mm
Max. Sägeblattüberstand 90° 67 mm
Max. Sägeblattüberstand 45°40 mm
Durchmesser (Haupt-)Sägeblatt 250 mm
Drehzahl (Haupt-)Sägeblatt 4000 min?¹
Ausstattung
Eloxierter Aluminium-Formatschiebeschlitten

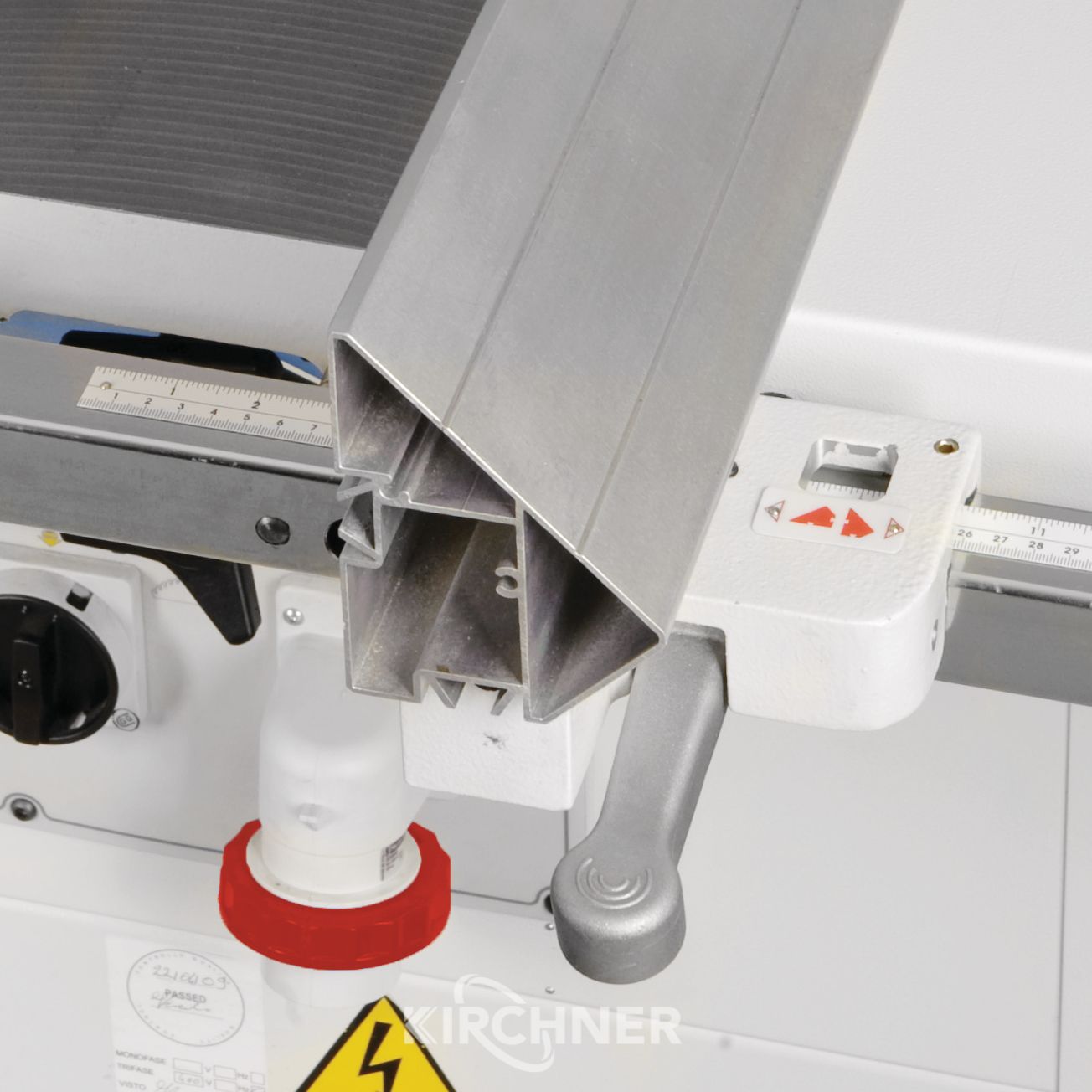

Besäumrahmen mit winkelverstellbarem Ablänganschlag mit einem Klappanschlag und Gradskala
Säge-Parallelanschlag
Exzenterspanner
Tischverbreiterung
Fräsanschlag mit Holzanschlagbacken
Höhenverstellung der Spindel manuell
Höhenverstellung des Sägeblatts manuell
Neigungsverstellung des Sägeblatts manuell
