Beschreibung
– Neu –
Beschreibung:
– Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln
und optional Langlochbohren
– Die Arbeitstische aus stark verripptem Grauguss
und das Untergestell aus geschweißtem Stahl garantieren
Verwindungssteifigkeit und vibrationsfreies Arbeiten
– Einzigartig in dieser Leistungsklasse: leichtgängiger
Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem

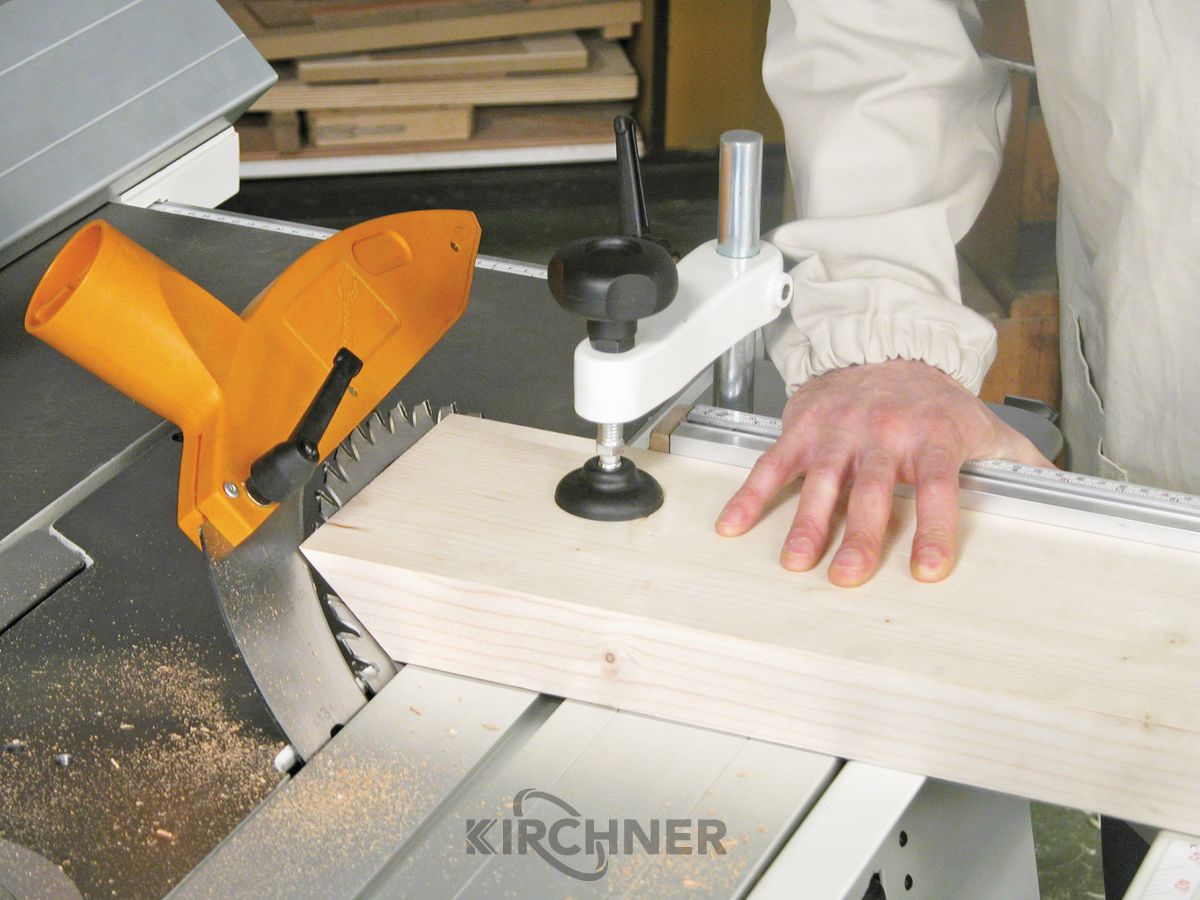

– Schwenkbares Sägeblatt von 90° – 45°
– Tischausleger mit Gradskala und Aluminium-Ablänganschlag
für Winkelschnitte bei Platten und großen Werkstücken
– Hobelaggregat mit TERSA-Schnellwechselsystem
mit drei Hobelmessern

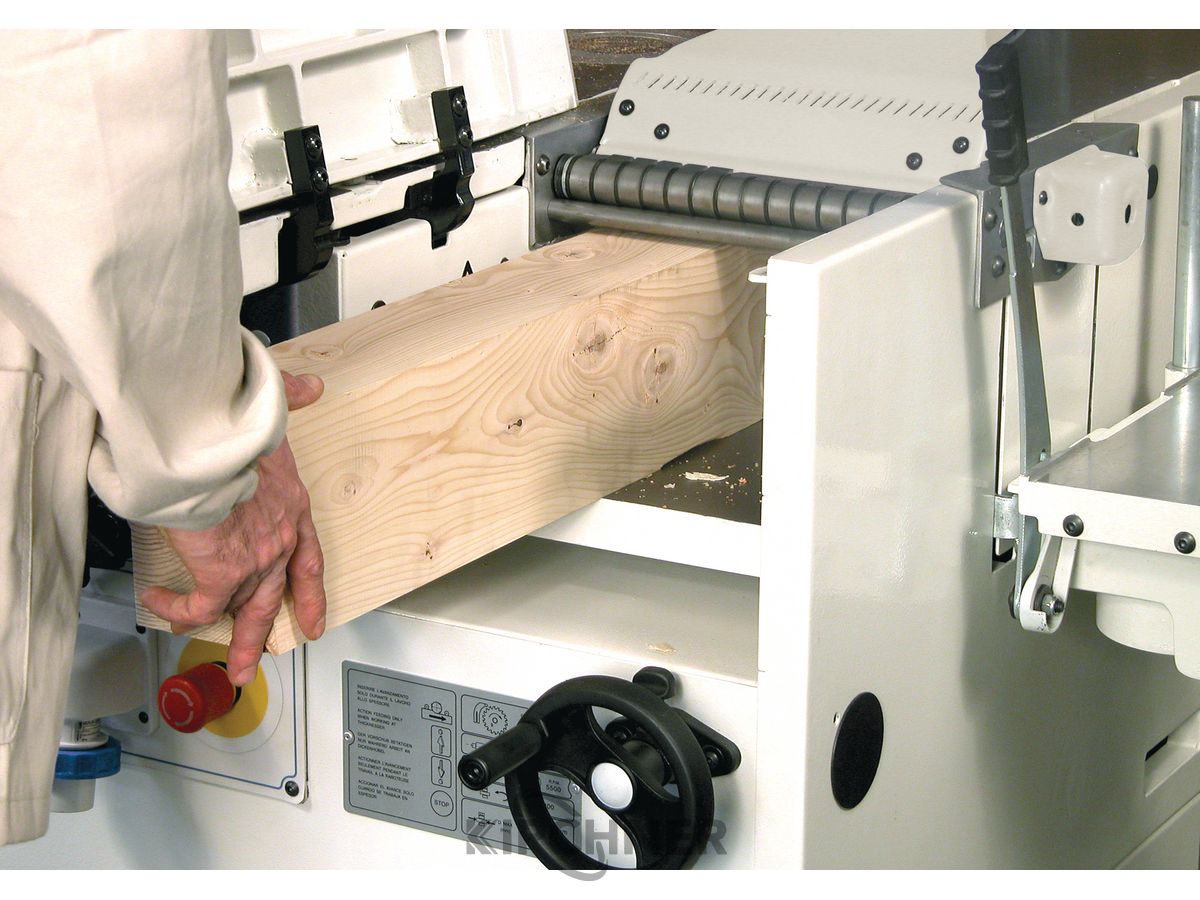

– Schräg verzahnte Stahleinzugswalze für konstanten
Werkstückeinzug beim Dickenhobeln
– Bogenfrässchutzhaube zum Profilieren,
serienmäßig mit Feineinstellung
– Fräsaggregat mit zwei Geschwindigkeiten
– Antrieb der Aggregate über drei unabhängige Motoren
– Qualität Made in Italy
Technische Daten:
Abmessungen und Gewichte
Gewicht (Netto) ca. 245 kg
Abrichte
Abrichttisch Breite 300 mm
Abrichttisch Länge 1200 mm
Neigungswinkel Säge-/Abrichtanschlag 90/45°
Spanabnahme max. Abrichte 3 mm
Anschluss Absaugung
Absaugstutzendurchmesser 4 x 120 mm
Absaugstutzendurchmesser Sägeblattschutz 60 mm
Aufstellinformationen
Platzbedarf Länge 2460 mm
Platzbedarf Breite/Tiefe 2155 mm
Erläuterung Platzbedarf : Die Maße berücksichtigen
maximale Verfahrwege oder Nutzlängen.
Dicke
Dickentisch Länge 450 mm
Dickentisch Breite 300 mm
Arbeitshöhe Dicke min. 3 mm
Arbeitshöhe Dicke max. 200 mm
Spanabnahme max. Dicke 3 mm
Elektrische Daten
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Nennbetriebsart Antriebsmotor S6
Einschaltdauer Antriebsmotor 40 %
Leistung Antriebsmotor 3 x 1,8 kW
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge 1140 mm
Formatschiebeschlittenbreite 201 mm
Formatschiebeschlittenhöhe 70 mm
Tischlänge 1024 mm
Tischbreite 224 mm
Tischhöhe 900 mm
Frässpindel
Spindelneigung 0°
Spindeldorndurchmesser 30 mm
Nutzlänge der Spindel 75 mm
Spindeldrehzahl(en) 5000 – 7500 min?¹
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. 160 mm
Werkzeugdurchmesser max. absenkbar 180 mm
Werkzeugdurchmesser max. Zapfenfräsen 275 mm
Hobelmesserwelle
Hobelwellentyp TERSA
Hobelwellendurchmesser 62 mm
Anzahl Hobelmesser 3 Stk
Kreissägeeinheit
Besäumlänge 1200 mm
Schnittbreite mit Parallelanschlag 540 mm
Max. Ablängbreite links vom Sägeblatt 1200 mm
Sägeblattneigung 90 – 45°
Max. Schnitthöhe bei 90° 67 mm
Max. Schnitthöhe bei 45° 40 mm
Max. Sägeblattüberstand 90° 75 mm
Max. Sägeblattüberstand 45° 60 mm
Vorschub
Vorschubgeschwindigkeit 6 m/min
Lieferumfang:
– Tersa-Schnellwechsel-Hobelmesserwelle
– eloxierter Alu-Formatschiebeschlitten

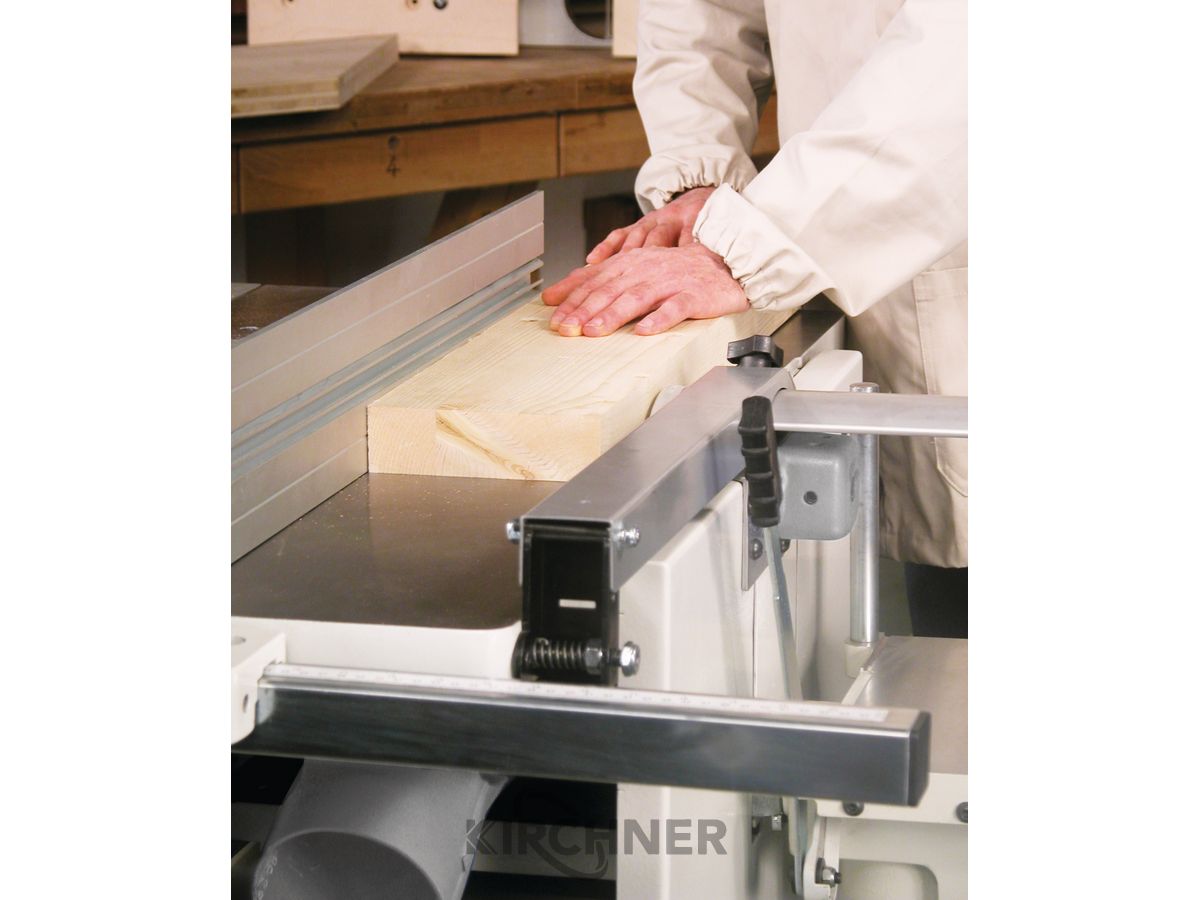

– Multifunktionsanschlag für Parallelschnitt und Abrichthobeln
– Tischausleger mit Ablänganschlag und Anschlagbacke
– Exzenter-Spannarm
Art.-Nr.: 5500030
