Beschreibung
– NEU –
Hauptmerkmale:
Schnellumrüstsystem zum Öffnen der Tische,
Schnelligkeit, Ergonomie und Sicherheit
Arbeitstischverstellung über Parallelogramm
dauerhafte Präzision
Technische Daten:
nutzbare Arbeitsbreite 520 mm
gesamte Tischlänge 2310 mm
Messerwelle D 120 mm
Hobelwelle Drehzahl 5000 U/min.
4 Messer 35 mm x 3 mm x 520 mm
Aluminium Abrichtanschlag 1200 mm x 190 mm
Abrichtanschlagschrägstellung von 90° bi s-45°
min./max. Hobelhöhe 3 / 250 mm
Vorschubgeschwindigkeit Dicke 5-8-12-18 m/min.
Absaughaubendurchmesser Abricht 120 mm
Absaughaubendurchmesser Dicke 120 mm
Grundausstattung und Zubehör
– Arbeitstischverstellung im Einlauf mittels Parallelogrammsystem;
für Spanabnahme über Gradskala
– Gleichzeitige Höhenverstellung und Arretierung der Arbeitstische komplett
mit Antikippvorrichtung
– Schnellumrüst-System zur Umstellung von Abricht-auf Dickenbearbeitungen
(CE Version) über eine spezielle Unterstützung zur Öffnung der Abrichtische
und einem autom. pneumatischen Positioniersystem der Absaughaube, mit
hydraulischem System
– „READY“ Elektronische Steuerung. Beinhaltet:
* Verstellung des Dickentisches
* Manueller, halbautomatischer und automatischer Modus mit 99
speicherbaren Arbeitsprogrammen
* Zusatzfunktionen: Rechner und Betriebsstundenzähler
– Maschinentisch mit Höhenverstellung über 4 Stahlgewindespindeln
– Vorschub mit unabhängiger Motorisierung Dicke
– Gummibeschichtete Vorschubwalze im Auslauf
– Gliederdruckschuhen im Einlauf
– Hobelwelle und Messerhalter mit Markierungen als Positionierhilfe, mit
Einstell-Lehre für Hobelmesser
– Automatischer Sterndreieckanlauf für Hauptmotor
– Motorleistung kW9 Hz50 (kW 11 Hz60) (S6 -40%)
[S1] kW7,5 PS10 Hz50 (kW9 PS12 Hz60)
[S6 -40%] kW9 PS12 Hz50 (kW11 PS15 Hz60)
– Bedienwerkzeuge
Sicherheit/Schutz
– Mikroschutzschalter für die richtige Positionierung der Abrichttische
und Absaughauben
– Abrichtschutzhaube (CE Ausf.)
– Automatische Motorbremse auf Hauptmotor
– Thermoschutzschalter
– 110V Hilfsstromkreis
– Notaus – Schalter
– Abschließbarer Hauptschalter
– CE Konformitätserklärung (CE Ausführung)
Bestehend aus:

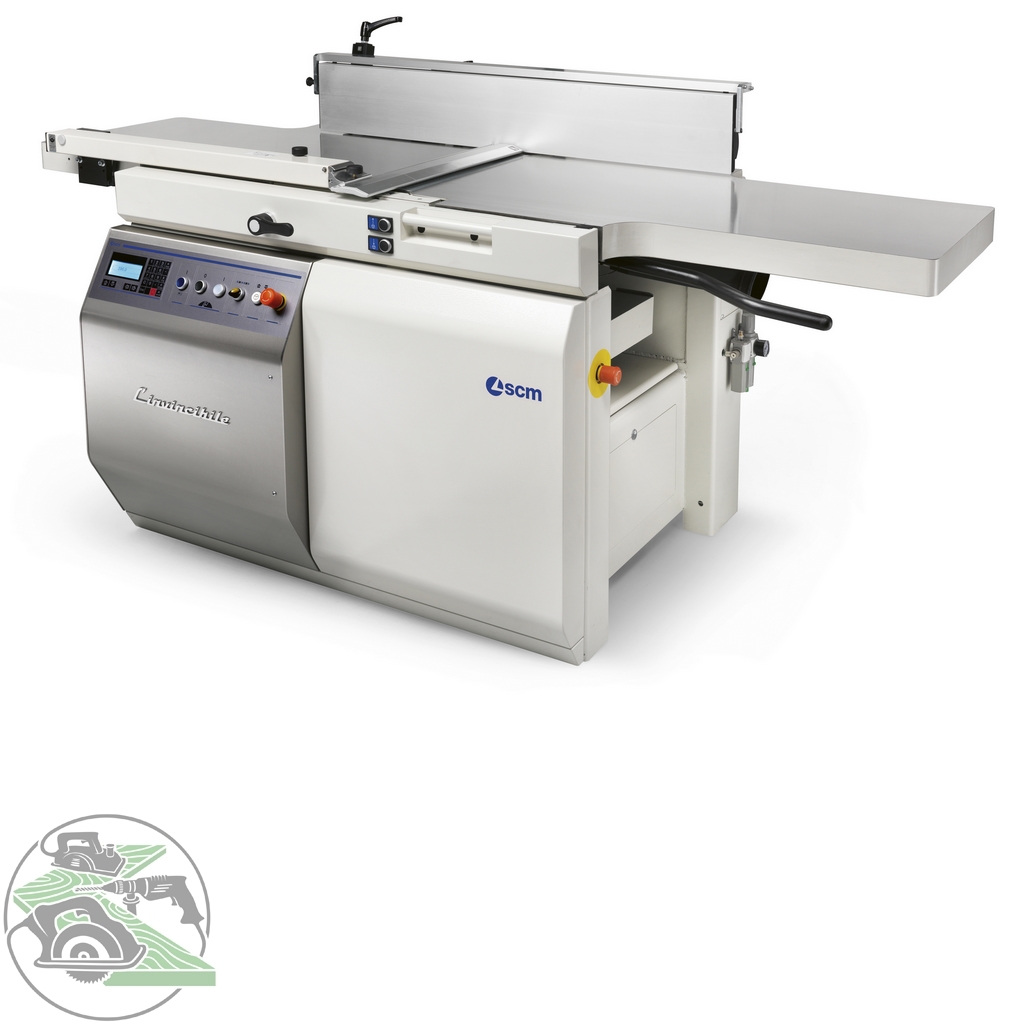

R0.20.20 L’invincibile FS 7 CE-Ausführung
93.07.31 Volt 400 EU
93.12.01 Frequenz 50 Hz
34.02.15 „TERSA“ Messerwelle mit Einweg-Wendemessern
Komplett mit einem Satz Messer
24.06.15 Schwenkbarer Hilfsanschlag für dünne Werkstücke
08.32.28 Sockel
