Beschreibung

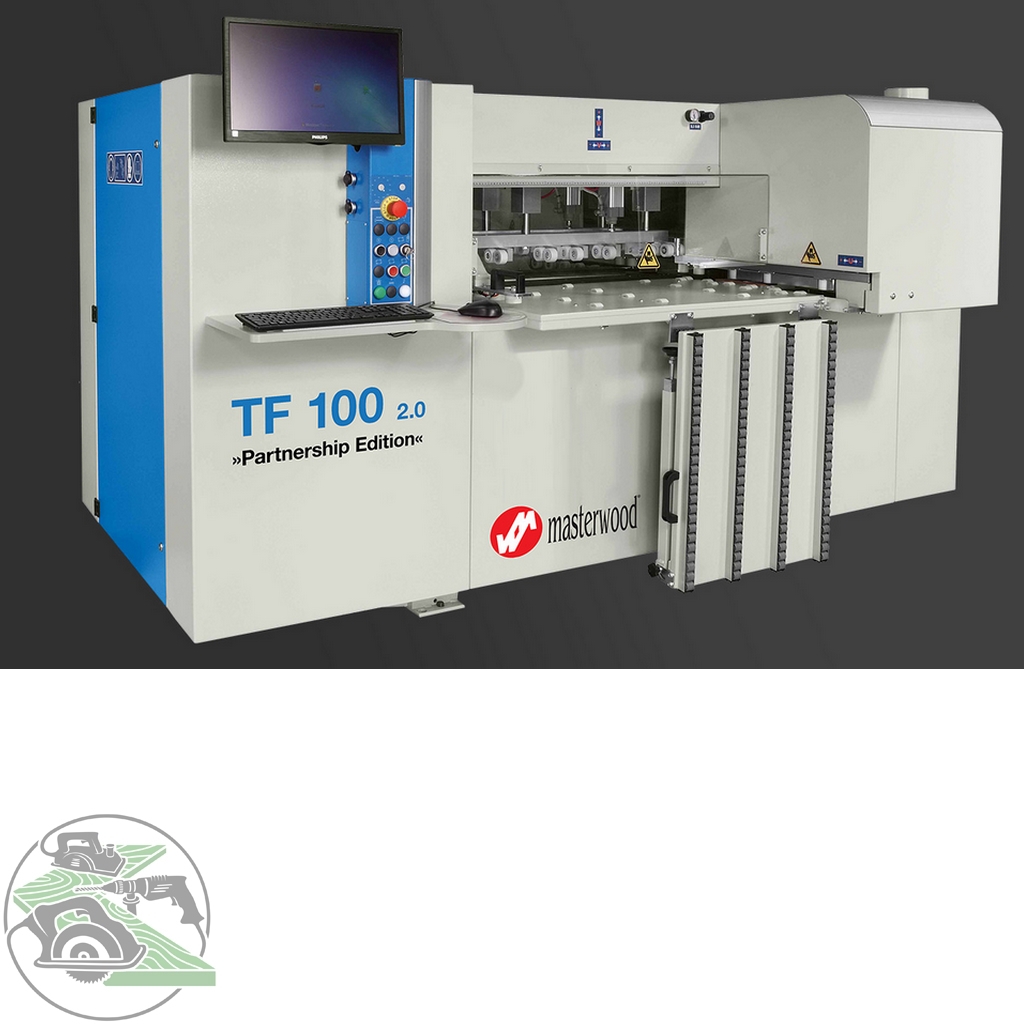

MASTERWOOD CNC Bearbeitungszentrum Typ PROJECT TF 100 2.0
„PARTNERSHIP EDITION“ – MAST0337
Das Masterwood CNC Bearbeitungszentrum PROJECT TF
ist ideal für komplexe CNC Bearbeitung auf kleinstem Raum,
sowohl für Massivholz, Plattenwerkstoffe oder sonstige
Materialien.
Vorteile:
– Sehr geringer Platzbedarf
– Höchste Zeitersparnis durch extrem schnelle Fertigungszeiten
– Schnelle Amortisation durch geringen Anschaffungspreis
– Schnelles Erlernen der Technik durch einfachste Bedienung
– Sauberkeit der Werkstücke bei geringer Absaugleistung
durch Bearbeitung von unten
– Extrem schnelle, einfache und variable Programmierung
mit der Software MASTERWORK (Standard)
– Extrem schnelle und einfache Programmierung kompletter
Schränke durch den Einsatz von Palette CAD (Option)
Technische Daten:
Achsen:
X-Achse: Max. Werkstücklänge: unbegrenzt
Min. Werkstücklänge: 250mm
Verfahr-Geschwindigkeit: 0-25 m/min.
Y-Achse: Max. Werkstückbreite: 1.000mm für alle Aggregate
Min. Werkstückbreite: 80mm
Verfahr-Geschwindigkeit: 0-50 m/min.
Z-Achse: Max. Werkstückstärke: 60mm
Min. Werkstückstärke: 10mm
Verfahr-Geschwindigkeit: 0-20 m/min.
Die minimalen und maximalen Werkstückgrößen sind
abhängig vom Gewicht und auch vom Verhältnis
Länge zu Breite!
Aggregate:
16er Bohrkopf:
vertikale Spindeln in X-Richtung: 5 Stück
vertikale Spindeln in Y-Richtung: 5 Stück
horizontale Doppelbohrspindel in X-Richtung:
2+2 Stück
horizontale Doppelbohrspindel in Y-Richtung:
1+1 Stück
Abstand Bohrspindeln: 32mm
Drehzahl Bohrspindeln: 4.000 U/min.
Motor: 1,7 kW
Nutsäge: in X-Richtung
Drehzahl: 4.000 U/min.
Max. Sägeblattdurchmesser: 125mm
Motor: 1,7 kW (Die Nutsäge ist im Bohrkopf integriert)
Steuerung:
Personal Computer
Prozessor: Intel Core i3-8100 CPU @ 3,60 GHz
RAM: 8 GB
Hard Disk: 300 GB
CD-ROM Laufwerk
Farbbildschirm
Videokarte integriert
2 Ethernet Karten
Betriebssystem: Windows 10 Pro – 64 bit
Programm: MASTERWORK-MASCHINEN-VERSION
Weitere Daten:
Benötigter Luftdruck: 8 bar
Luftverbrauch: max. 750 l/min.
Absaugung:
Volumen: 2.000 m³/h
Luftgeschwindigkeit: 25 – 30 m/sec.
Absaugstutzen: 1 x 150mm
Weitere Ausstattungsmerkmale:
– Lufttische am Arbeitsbereich
– Rollentisch im Ein- und Auslauf
– Sensor für Plattenvermessung
– Kugelumlaufspindel- und Linear-Führungen
– Zahnstangenantrieb
– Import von DXF Dateien
(Betriebsanleitung, Schalt- und Pneumatikplan liegt
in digitaler Form bei)
„PARTNERSHIP EDITION“ bestehend aus:
Fräsaggregat,
einschl. MASTERWORK Softwareerweiterung
Drehzahl: 1.000 bis 18.000 U/min.
Motor: 4,5 kW mit ISO 30 Aufnahme
Einschl. integrierte Absaugsteuerung (Beim Bohren
wird nur der Bohrkopf, beim Fräsen nur das Fräsaggregat
abgesaugt)
6-fach Werkzeugwechsler
3 Stück ISO 30 Spannzangenfutter inkl. Spannzange
Werkzeugbestückung, bestehend aus:
HW Dübelbohrer:
5 Stück 5mm – GL 70mm – Sacklochbohrer
1 Stück 5mm – GL 70mm – Durchgangsbohrer
4 Stück 8mm – GL 57,5mm – Sacklochbohrer
2 Stück 10mm – GL 57,5mm – Sacklochbohrer
1 Stück 10mm – GL 70mm – Sacklochbohrer
1 Stück 8mm – GL 70mm – Sacklochbohrer
1 Stück 15mm – GL 70mm – Sacklochbohrer
1 Stück 35mm – GL 70mm – Sacklochbohrer
1 HW Nutsägeblatt d=125mm, Bohrung=20mm, Breite: 4,0mm, Z=35 WSA
1 DIA-Fräser, rechts – GL=103mm, NL=43mm, D=18mm, Schaft: 20x50mm, Z 1+1
1 DIA-Fräser, links – GL=103mm, NL=43mm, D=18mm, Schaft: 20x50mm, Z 1+1
1 VHW-WP-Schlichtfräser, rechts, D=10mm
Klappbare Rollenbahn im Einlauf
Klappbare Rollenbahn im Auslauf
Automatische Zentralschmierung
