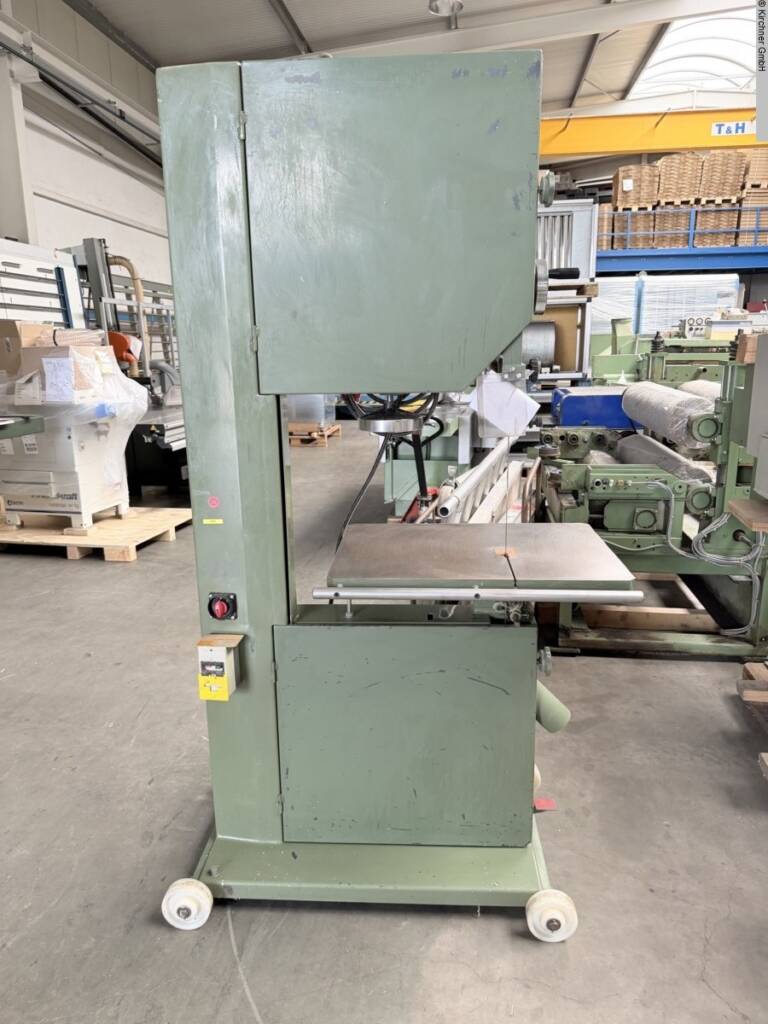

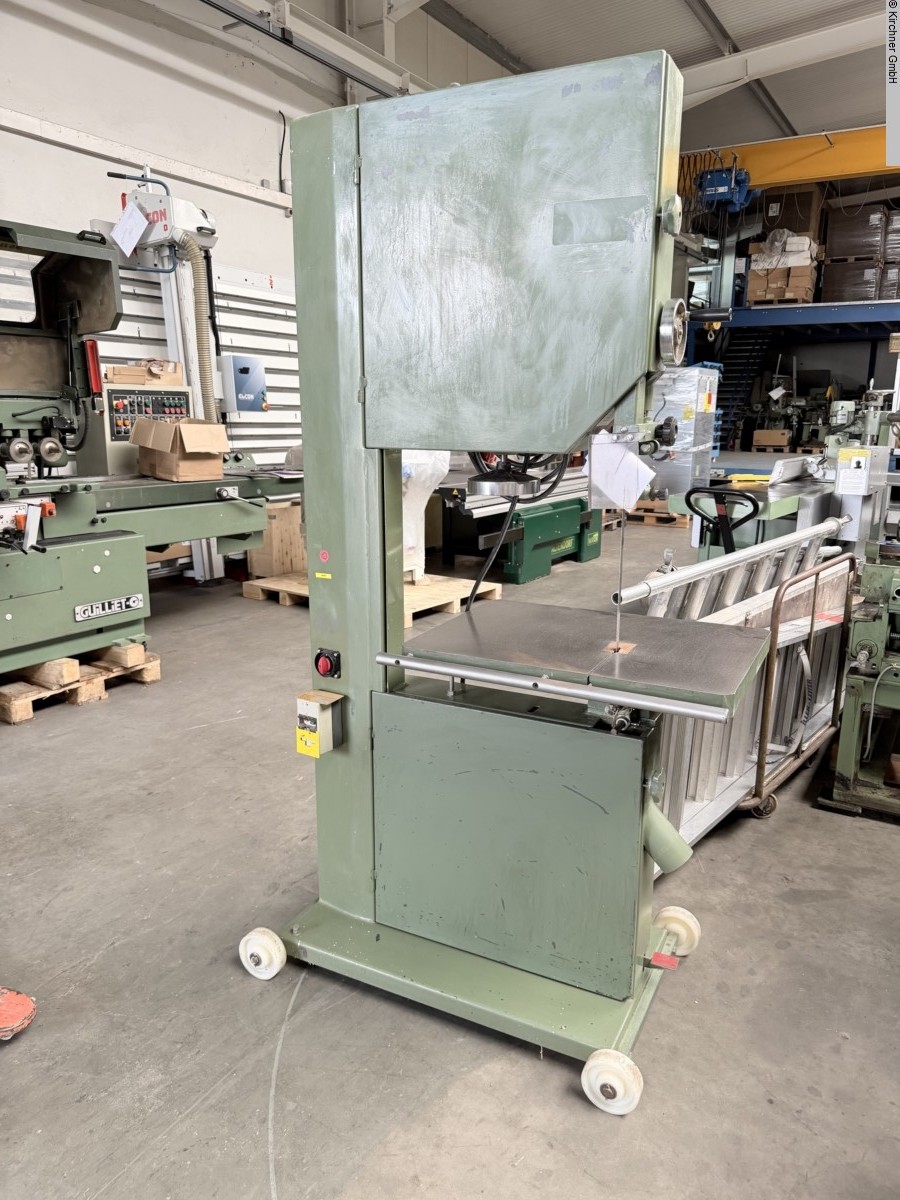

Beschreibung
– Schwere Profil-Ausführung mit hohem Eigengewicht
für maximale Laufruhe
– Ruhiger und präziser Lauf dank verwindungsfreiem
Maschinengehäuse
– Großdimensionierter Grauguss-Sägetisch aus
einem Stück, schwenkbar von 0° bis + 45° mit
geschliffener und polierter Oberfläche
– Großer Guss-Parallelanschlag
– Schnelle und präzise Schnitthöhenverstellung über
Handrad und Zahnstange mit Millimeterskala
– Serienmäßig mit Winkelanschlag

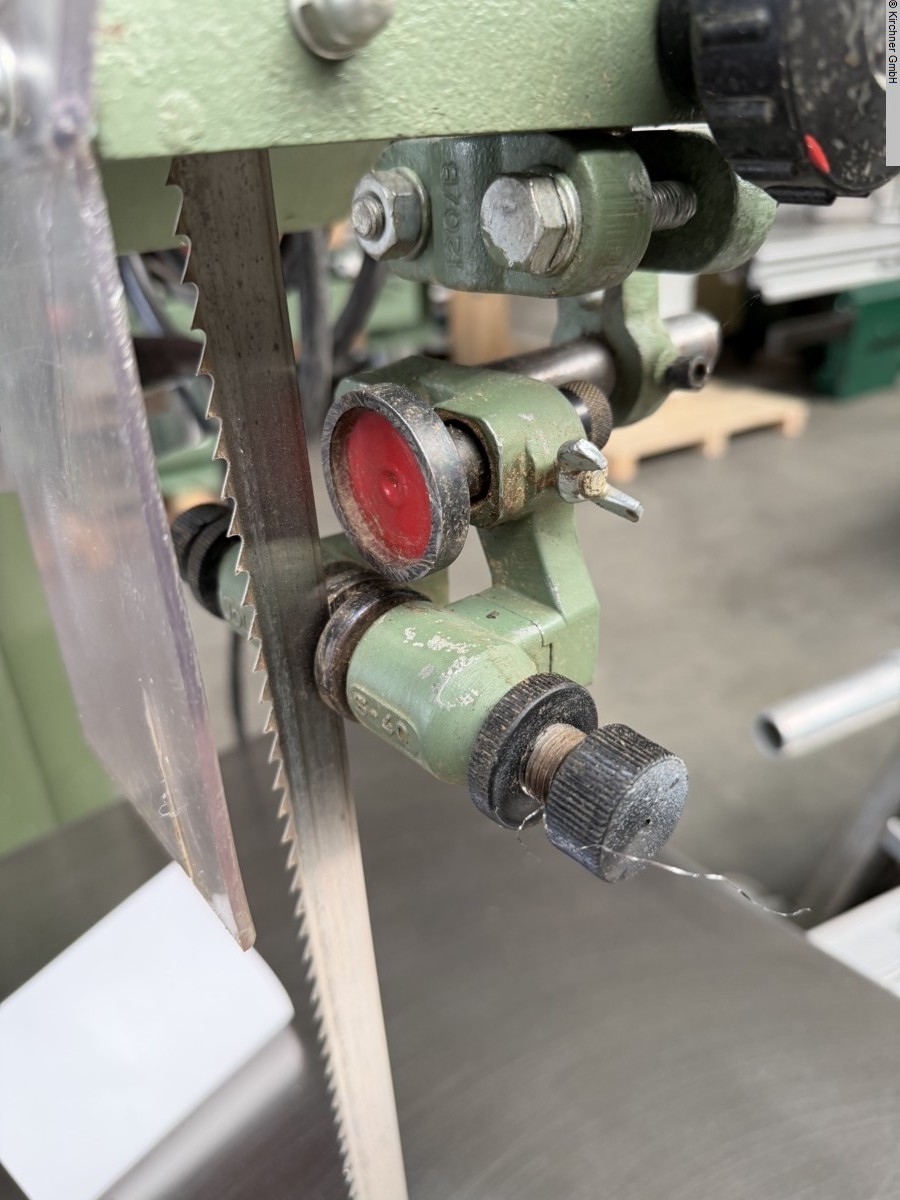

– Präzisions-3-Rollen-Sägebandführung mit Führungsrollen
oben und unten, mit Feineinstellung
– Exzenter-Schnellspannhebel. Die Spannungsgrundeinstellung
wird dabei nicht verändert, mit integrierter Sägeband-
Spannungsanzeige
– Der Sägetisch ist auf einer Doppel-Wippaufnahme angebracht,
einfache und schnelle Fixierung des eingestellten
Neigewinkels über Schnellspannung
– Exzenter-Schnellspannhebel
– Die Spannungsgrundeinstellung wird dabei nicht verändert
– Mit integrierter Sägeband-Spannungsanzeige
– Der massive Sägetisch aus Grauguss wird leicht und bequem
über eine Handrad-Zahnstangenführung verstellt
– Die Neigung ist stufenlos von 0° bis 45° einstellbar
– Einfache und schnelle Fixierung des eingestellten Neigewinkels über
Schnellspannung
Technische Daten:
Arbeitstischabmessungen 750 x 530 mm
Schnittgeschwindigkeit 1400 m/min.

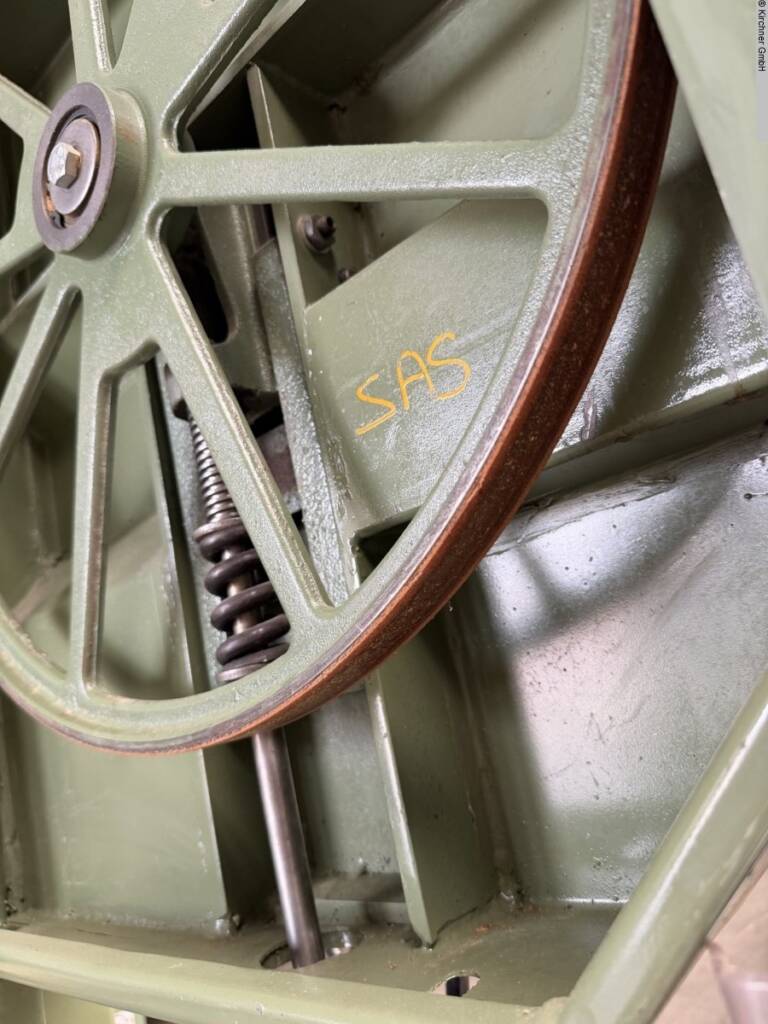

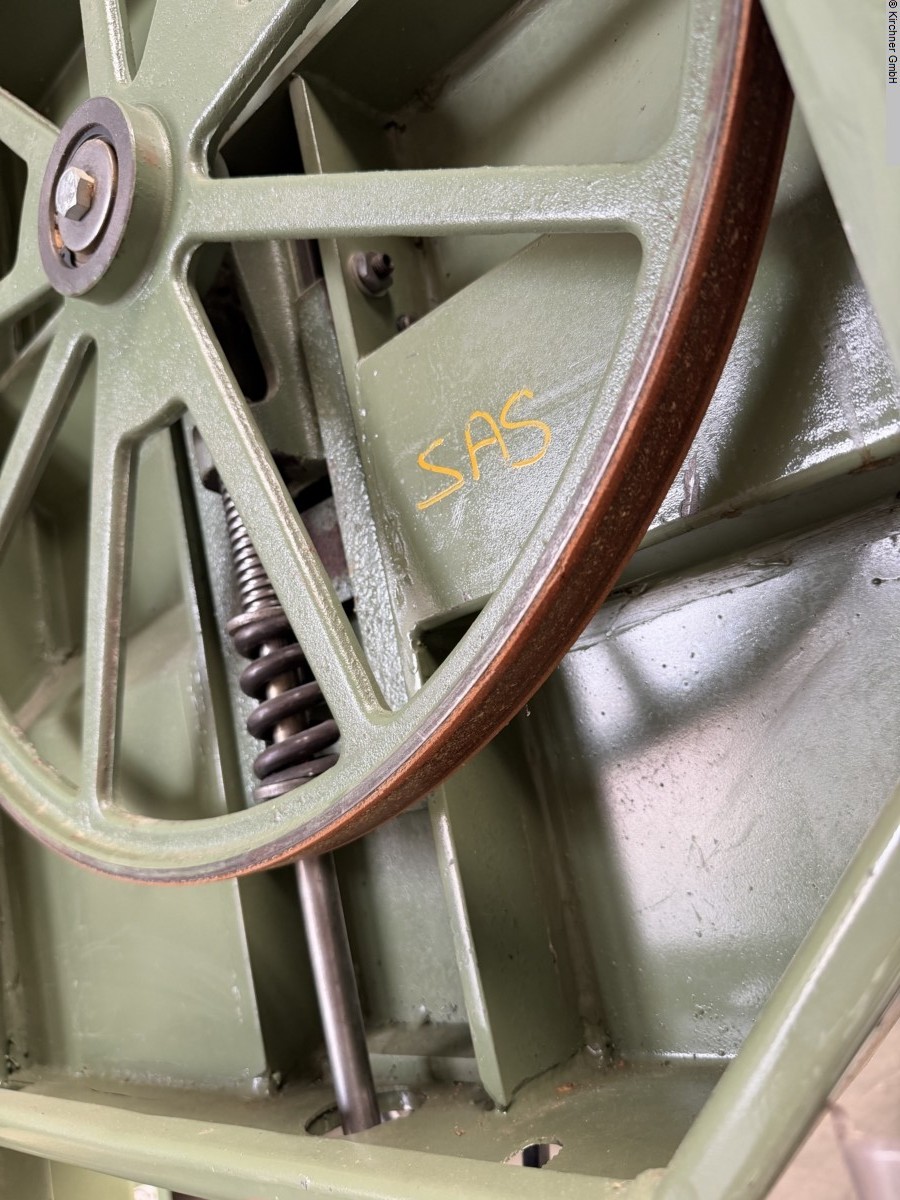

Schwungraddurchmesser 530 mm
max. Schnitthöhe 350 mm
max. Schnittbreite mit Anschlag 465 mm
max. Schnittbreite ohne Anschlag 510 mm
Sägebandlänge 4190 mm
Präzisionsführung oben/unten
Sägetischneigung 0° – + 45°
mit Zahnstange + Handrad
Motorleistung 400 V/50 Hz/P2 3,75 kW
Gewicht 305 kg
Abmessungen1000x720x2040 mm
Absaugstutzendurchmesser 2 x 100 mm
inklusive:
1 Sägebandset, Länge 4190 mm, 3-teilig
Art.-Nr. 515 5313 SET
Lagerort 97447 Gerolzhofen
