Beschreibung

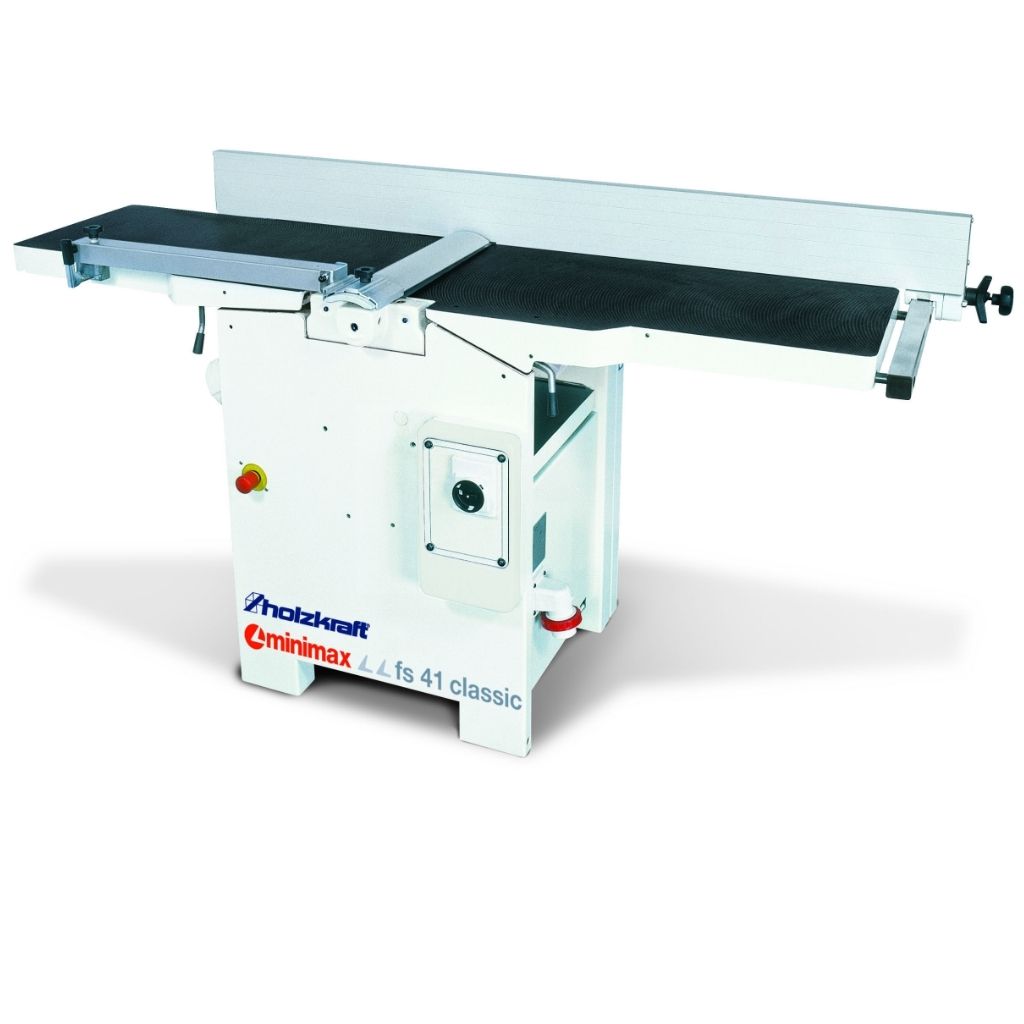

Mit TERSA Messerwelle für sekundenschnelles Hobelmesserwechseln
TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf
Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Holzeinzug
Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
Großer Abrichtanschlag kann beim Öffnen der Abrichttische in seiner Position bleiben
Nach hinten öffnende Abrichttische
Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
Leistungsstarker Industrie-Motor
Robuste Stahl-/GraugusskonstruktionArbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
Tischlippen für geräuscharmen Lauf
Ausstattungsdetails:
TERSA-Hobelmesserwelle
Kein Einstellen und Schrauben mehr
Hobelmesserwechsel in Sekunden
Selbstarretierend
Besonders geräuscharm
Perfektes Hobelergebnis
Absaugschlauch-Anschluss
Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
Der Schlauchanschluss erfolgt von nur einer Seite aus.
Es wird kein Schlauch benötigt, der um die Maschine herumreicht.
Antrieb
Stabil ausgelegter Kettenantrieb
Antriebsräder aus Stahl
Massiver Graugusslagerbock
Hobelwerk
Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild
Der Materialeinzug
Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
Verschleißfrei im Gegensatz zu Gummieinzugswalzen
Technische Daten:
Abmessungen und Gewichte
Länge (Produkt) ca. 2015 mm
Gewicht (Netto) ca. 330 kg
Breite/Tiefe (Produkt) ca. 990 mm
Antriebsleistung
Leistung Antriebsmotor 5 kW
Abrichte
Gesamtlänge der Tische 1800 mm
Spanabnahme max. Abrichte 4 mm
Arbeitshöhe 900 mm
Anschluss Absaugung
Absaugstutzendurchmesser Dicke 2 x 120 mm
Aufstellinformationen
Platzbedarf Länge 2015 mm
Maschinenkörper Breite/Tiefe 596 mm
Platzbedarf Breite/Tiefe 1 460 mm
Arbeitsbereich Länge 1000 mm
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Arbeitsbereich Breite/Tiefe 3500 mm
Maschinenkörper Länge 659 mm
Erläuterung zu Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
Dickentisch Länge 605 mm
Arbeitshöhe Dicke max. 230 mm
Dickentisch Breite 420 mm
Spanabnahme max. Dicke 4 mm
Arbeitshöhe Dicke min. 3 mm
Elektrische Daten
Anschlussspannung 400 V
Stromart AC
Phase(n) 3 Ph
Netzfrequenz 50 Hz
Hobelmesserwelle
Hobelwellentyp TERSA
Hobelwellendrehzahl 5200 min¯¹
Hobelwellendurchmesser 72 mm
Hobelbreite max. 410 mm
Anzahl Hobelmesser 3 St
Vorschub
Vorschubgeschwindigkeit 7 m/min
Lieferumfang
TERSA-Hobelmesserwelle
eloxierter Aluminium-Abrichtanschlag
Nr. 550 3414
