Beschreibung

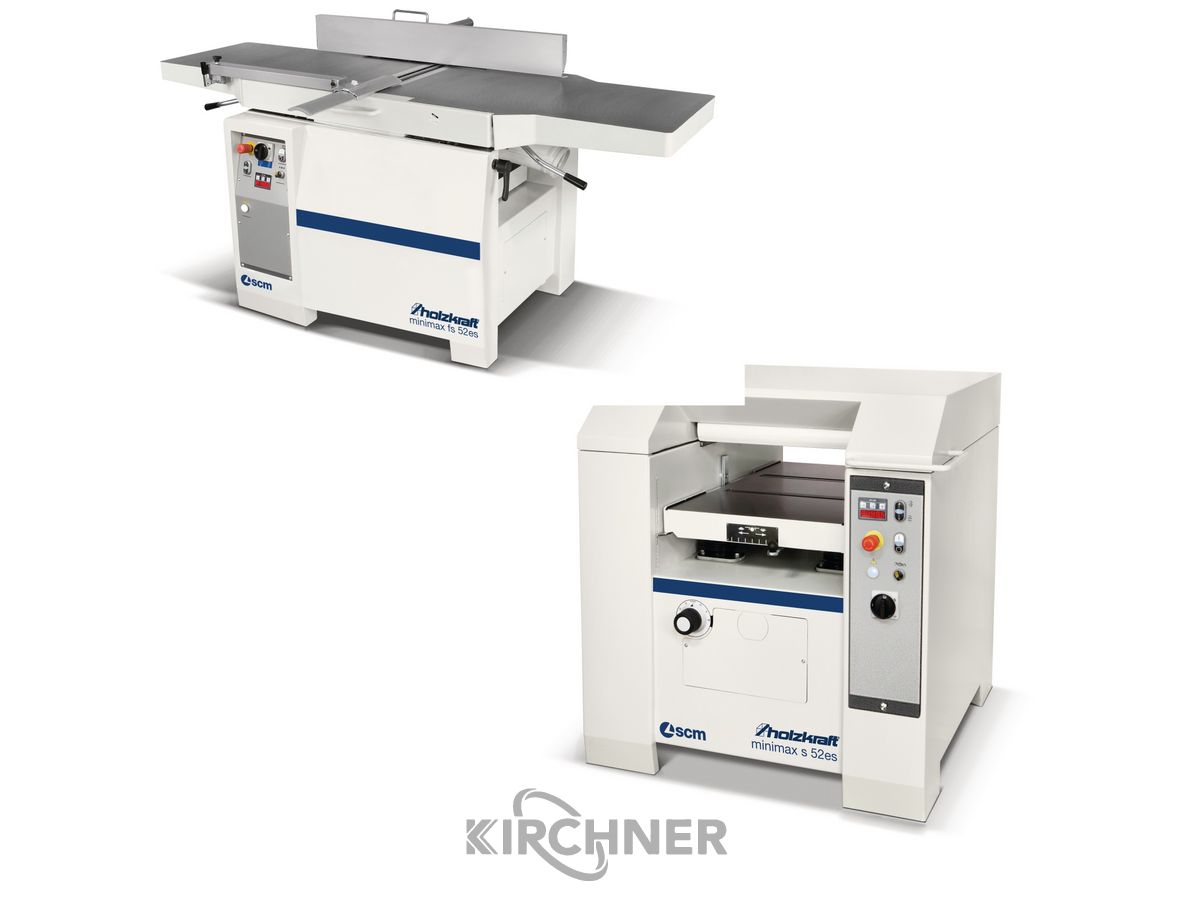

Hobelmaschinen Duo bestehend aus:
1. Abrichthobel SCM Holzkraft minimax f 52es + Spiralmesserwelle
Beschreibung:
– TERSA-Schnellwechselsystem für sekundenschnelles
Hobelmesserwechseln
– Vier-Messerwelle für beste Hobelergebnisse
– Ruhiger Lauf durch Präzisionsaggregat und dank der schweren
Gussausführung
– Lange Abrichttische für präzises Abrichten
– Robuste Abrichttische aus verripptem Grauguss, gefräst und
spannungsfrei, dadurch unempfindlich und dauerhaft plan
– Großer stabiler Aluminium-Abrichtanschlag mit Rundstangenführung
(1200 x 150 mm), leicht verschiebbar und neigbar bis 45°
– Serienmäßig mit Hilfsanschlag
– Leistungsstarker 5,0 kW Industriemotor
– Stabile Stahl-Graugusskonstruktion
– Langlochbohreinrichtung nachrüstbar
TECHNISCHE DATEN
Abmessungen und Gewichte
Länge (Produkt) ca. 2250 mm
Breite/Tiefe (Produkt) ca. 1370 mm
Gewicht (Netto) ca. 465 kg
Abrichte
Gesamtlänge der Tische 2250 mm
Spanabnahme max. Abrichte 8 mm
Abrichtanschlag Länge 1200 mm
Abrichtanschlag Höhe 160 mm
Anschluss Absaugung
Absaugstutzendurchmesser Dicke 120 mm
Aufstellinformationen
Platzbedarf Länge 2250 mm
Platzbedarf Breite/Tiefe 1440 mm
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Arbeitsbereich Länge 1000 mm
Arbeitsbereich Breite/Tiefe 3500 mm
Erläuterung zu Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
Spanabnahme max. Dicke 8 mm
Elektrische Daten
Leistung Antriebsmotor 5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Hobelmesserwelle
Hobelwellentyp TERSA
Hobelwellendurchmesser 120 mm
Anzahl Hobelmesser 4 St
Hobelwellendrehzahl 5000 min¯¹
Hobelbreite max. 520 mm
Art.-Nr. 5503521
inkl. Sonderausstattung
Spiralmesserwelle Art.-Nr. 5514126
2. Dickenhobel SCM Holzkraft minimax s 52es + Motorleistung 9,0 kW
Beschreibung:
– 4-Messerwelle für beste Hobelergebnisse
– Ruhiger Lauf durch Präzisionsaggregat
und dank der schweren Gussausführung
– Vordere Stahl-Einzugswalze mit
Schrägverzahnung für einen optimalen Vorschub
– Satinierte Stahlauszugswalze, optional mit
Gummiwalze im Auszug
– Der Arbeitstisch ist auf vier großen Säulen
gelagert, die unter allen Arbeitsbedingungen
größte Stabilität gewährleisten.
– Höhenverstellung des Dickentisches motorisch
mit Digitalanzeige
– Serienmäßig mit zwei Vorschubgeschwindigkeiten,
von der Bedienerfront aus komfortabel wählbar
– Leistungsstarker Industriemotor
– Stabile Stahl-Graugusskonstruktion
Ausstattungsdetails:
Arbeitstisch
– Auf vier großdimensionierten Spindeln gelagert,
die unter allen Arbeitsbedingungen größte
Stabilität gewährleisten
– Durch spezielle Hubvorrichtung bleibt die
Tischposition auch ohne Arretierung
einwandfrei erhalten
Tersa-Hobelmesserwelle
– Kein Einstellen und Schrauben mehr
– Hobelmesserwechsel in Sekunden
– Selbstarretierend
– Besonders geräuscharm
Motorische Dickentischhöhenverstellung bei S 52 elite s
– Höhenverstellung des Dickentisches
motorisch mit elektronischer Dezimalanzeige
– Für größere Präzision und mehr
Bedienerfreundlichkeit
– Für Modell S 41 elite s optional bei Bestellung
ab Werk erhältlich
Technische Daten (Grundausstattung):
Abmessungen und Gewichte
Länge ca. 1080 mm
Breite/Tiefe ca. 1440 mm
Gewicht ca. 455 kg
Anschluss Absaugung
Absaugstutzendurchmesser Dicke 120 mm
Dicke
Arbeitshöhe min. 3 mm
Arbeitshöhe max. 240 mm
Arbeitslänge min. 220 mm
Spanabnahme max. 5 mm
Elektrische Daten
Leistung Antriebsmotor 7 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Hobelmesserwelle
Typ TERSA
Anzahl Hobelmesser 4 St
Drehzahl 5000 min¯¹
Hobelbreite max. 520 mm
Vorschub
Geschwindigkeit 5/8/12/18 m/min
Lieferumfang:
– 4 Vorschubgeschwindigkeiten im Holzeinzug
– 4-Messer-Tersa-Hobelwelle
– Motorische Höhenverstellung des
Dickentisches mit Digitalanzeige
– Gummi-Auszugswalze
inkl. Sonderausstattung:
Art.-Nr. 5503526
+ Motorleistung 9,0 kW Art.-Nr. 5514153
Paktpreis 13.100,00 €
